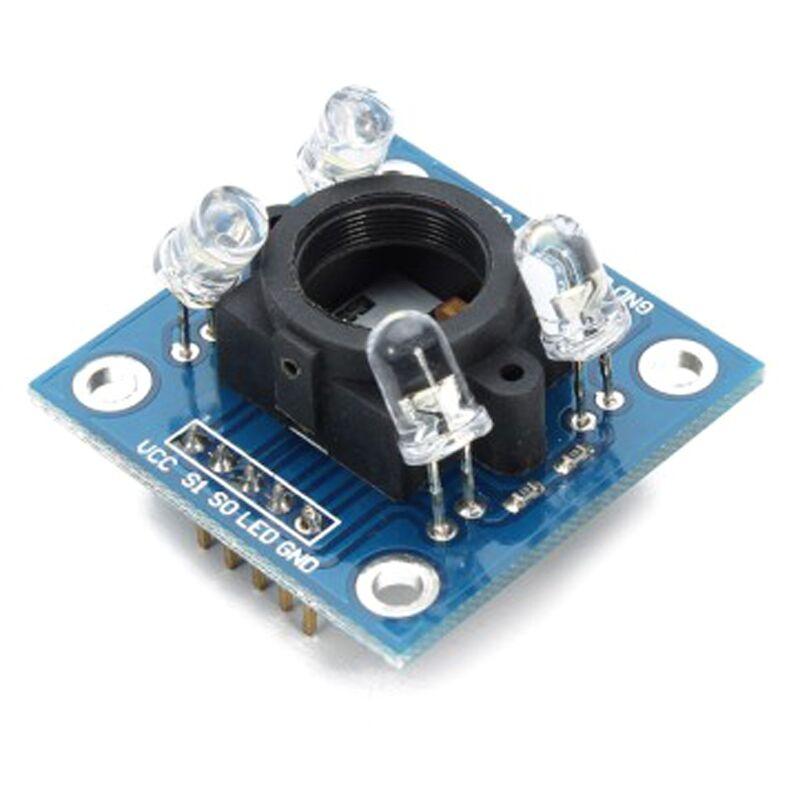

Cảm biến màu GY-31 (TCS3200)

Giới thiệu Cảm biến màu GY-31 (TCS3200)

Cảm biến màu GY-31 sử dụng IC TAOS TCS3200 RGB với 4 led trắng. Cảm biến màu TCS3200 có thể phát hiện và đo lường một phạm vi gần như vô hạn của màu sắc có thể nhìn thấy. Cảm biến màu TCS3200 tích hợp 1 dãy bộ dò ánh sáng quang bên trong, với mỗi cảm biến ứng với các màu đỏ, xanh lá, xanh dương.

Cảm biến màu GY-31 TCS3200 được sử dụng để nhận biết màu sắc bằng cách đo phản xạ 3 màu sắc cơ bản từ vật thể là đỏ, xanh lá và xanh dương từ đó xuất ra tần số xung tương ứng với 3 màu này qua các chân tín hiệu, đo 3 tần số xung này và qua 1 vài bước chuyển đổi nhất định là bạn sẽ có đươc thông tin của màu sắc của vật thể cần đo.

THÔNG SỐ CẢM BIẾN MÀU GY-31

Nguồn 2.7 -> 5.5VDC

Ngõ ra: 3 tần số xung tương ứng 3 màu đỏ xanh dương và xanh lá.

GND GND

OE Enable (Mức Thấp)

OUT Đầu ra tín hiệu tần số

S0, S1 Dùng để lựa chọn tỷ lệ tần số

S2, S3 Dùng để lựa chọn kiểu photodiod

VCC 2.7V đến 5.5V

SƠ ĐỒ ĐẤU VỚI VỚI ARDUINO (VÍ DỤ)

Cảm biến màu GY-31 (TCS3200)

Chức năng chân cảm biến màu:

+ S0,S1 : Đầu vào chọn tỉ lệ tần số đầu ra .

+ S2,S3 : Đầu vào chọn kiểu photodiode.

+ OE : Đầu vào cho phép xuất tần số ở chân OUT.

+ OUT : Đầu ra là tần số thay đổi phụ thuộc cường độ và màu sắc.
