Cuộn dây quạt hộp B3/B4 ,stator B3-44/ B3-46/B4-44 / B4-46 - Tròn ( 100% dây đồng ) - Hàng Chính Hãng

Giới thiệu Cuộn dây quạt hộp B3/B4 ,stator B3-44/ B3-46/B4-44 / B4-46 - Tròn ( 100% dây đồng ) - Hàng Chính Hãng

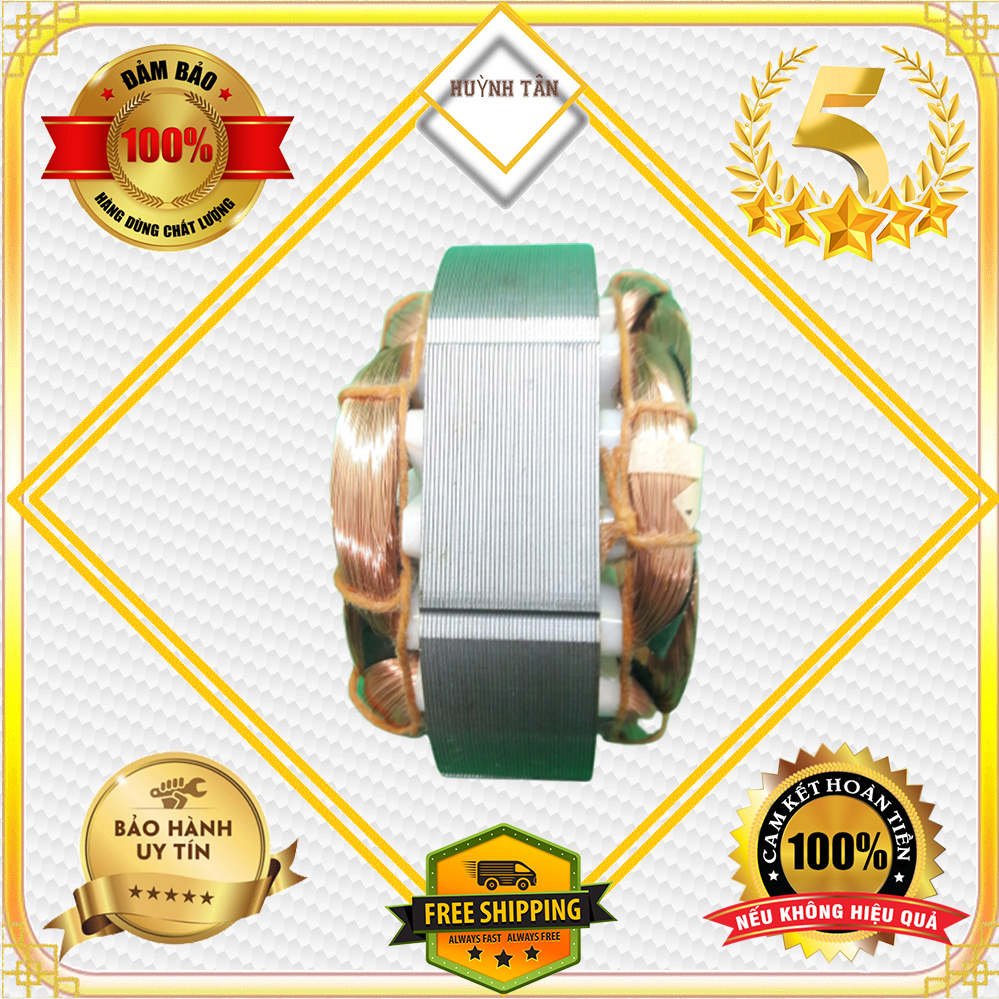

- Cuộn dây quạt hộp B3/B4 ,stator B3-46/ B4-46/B3-44 / B4-44 Tròn (100% dây đồng)

- Sản phẩm được làm bằng dây đồng 100% chạy bền bỉ

- Đường kính roto B4-44 : 44mm , độ dày mạch từ : 20mm

- Đường kính roto B4-46 : 46mm , độ dày mạch từ : 20mm

- Đường kính roto B3-44 : 44mm , độ dày mạch từ : 15mm

- Đường kính roto B3-46 : 46mm , độ dày mạch từ : 15mm

- Công suất : 47W Lõi quạt này tròn sử dụng cho các loại quạt hộp lõi tròn như Senko, Lifan, không sử dụng được cho quạt Asia ( lõi vuông )

- Quý khách lưu ý: vui lòng kiểm tra đúng kích thước lỗ và độ dày mạch từ, chọn đúng chủng loại B3/B4 để tránh việc đổi trả

- Hướng dẫn cách kiểm tra kích thước lỗ và mạch từ : khi tháo lốc quạt ra sẽ thấy cốt quạt dài và ở giữa cốt quạt có 1 cục roto tròn và đo đường kính vòng ngoài xem là 44mm hay 46mm, sau đó đo độ dày của roto là độ dày mạch từ.

**HƯỚNG DẪN ĐẤU DÂY QUẠT**

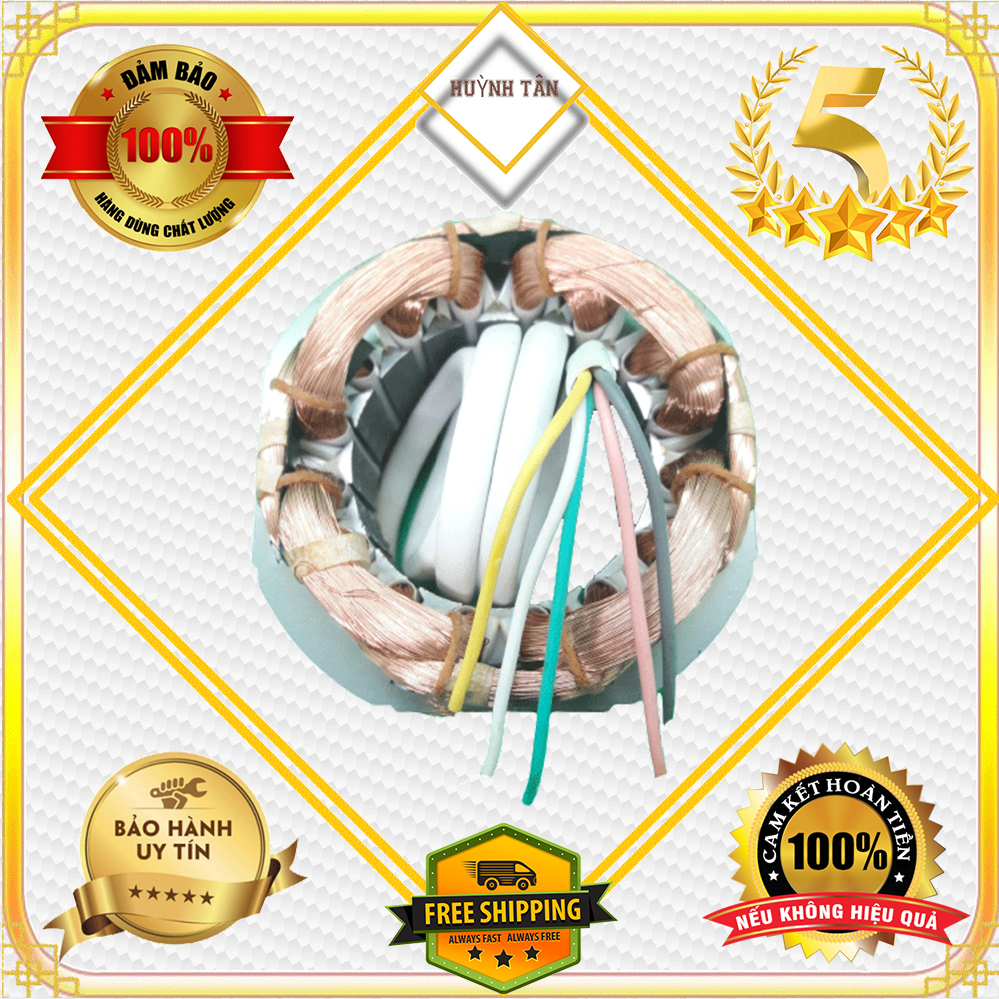

- ĐẦU QUẠT 5 DÂY

- Nối các dây tương ứng:

- Màu trắng nối vào chân số 3 của công tắc

- Màu vàng nối vào chân số 2 của công tắc

- Màu xanh nối vào chân số 1 của công tắc

- Màu đỏ (hoặc hồng) nối với 1 bên cực của tụ (cực tụ nối bên nào cũng được, không phân cực)

- Màu Xám nối vào 1 bên cực còn lại của tụ và đồng thời nối chung 1 sợi dây nguồn 1 Đầu sợi dây nguồn còn lại nối vào chân chung  công tắc

- ĐẦU QUẠT 6 DÂY (2 dây tụ dính trên đầu stator và 4 dây dưới)

- Màu trắng nối vào chân số 3 của công tắc

- Màu vàng nối vào chân số 2 của công tắc

- Màu xanh nối vào chân số 1 của công tắc

- 2 dây trên đầu stator nối với 2 cực của tụ quạt

- Dây xám nối với 1 sợi dây nguồn
