Dây cáp điều khiển HELUKABEL F-CY-JZ

Thương hiệu: HELUKABEL
Technical DataPVC control and connection cable in alignment with DIN VDE 0285-525-2-51 / DIN EN 50525-2-51Temperature rangeflexible -10°C to +80°Cfixed -40°C to +80°CNominal voltage...
Còn hàng
7,576,250 đ
ĐẾN NƠI BÁN
Gian hàng:HELUKABEL Vietnam
  • Giao hàng toàn quốc
  • Được kiểm tra hàng
  • Thanh toán khi nhận hàng
  • Chất lượng, Uy tín
  • Bảo hành 12 Tháng năm
  • 7 ngày đổi trả dễ dàng
  • Hỗ trợ xuất hóa đơn đỏ
Giới thiệuchi tiết

Giới thiệu Dây cáp điều khiển HELUKABEL F-CY-JZ

Technical Data
PVC control and connection cable in alignment with DIN VDE 0285-525-2-51 / DIN EN 50525-2-51
Temperature rangeflexible -10°C to +80°C
fixed -40°C to +80°C
Nominal voltageAC U0/U 300/500 V
Test voltage core/core4000 V
Test voltage core/screen2000 V
Breakdown voltage8000 V
Mutual capacitance core/coreat 800 Hz
0.5 - 2.5 mm²: approx. 150 pF/m
Mutual capacitance core/screenat 800 Hz
0.5 - 2.5 mm²: approx. 270 pF/m
Coupling resistanceat 30 MHz, approx. 250 Ohm/km
Minimum bending radiusflexible 10x Outer-Ø
fixed 5x Outer-Ø



Details

Cable Structure

  • Copper wire bare, finely stranded acc. to DIN VDE 0295 Class 5 / IEC 60228 Class 5
  • Core insulation: PVC, compound type Z 7225
  • Core identification acc. to DIN VDE 0293-334, black cores with consecutive labeling in white digits
  • Protective conductor: starting with 3 cores,
  • G = with protective conductor GN-YE, in the outer layer,
  • x = without protective conductor (OZ)
  • Cores stranded in layers with optimal lay lengths
  • Foil wrapping
  • Screen:
  • 1 core(s): helically wound tinned copper wires, approx. coverage 85 %
  • 2 - 100 core(s): braided screen of tinned copper wires, approx. coverage 85 %
  • Outer sheath: PVC acc. to DIN VDE 0207-363-4-1 / DIN EN 50363-4-1 (compound type TM2)
  • Sheath colour: grey (RAL 7001)
  • Length marking: in metres



Properties

  • largely resistant to: oil,
  • for details, see "Technical Information"
  • the materials used during manufacturing are cadmium-free, contain no silicone and are free from substances harmful to the wetting properties of lacquers



Tests

  • flame-retardant acc. to DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
  • certifications and approvals:
  • 2 - 100 core(s): EAC
  • 2 - 100 core(s): VDE-Reg.-No. 7034, valid for temperature range up to +70°C



Notes

  • the conductor is metrically (mm²) constructed, AWG numbers are approximated, and are for reference only



Application

  • For flexible use with free movement without tensile stress or forced movements in dry, moist and wet rooms but not outside; to be used as control and connecting cable in control and regulation technology, in the tool and machine building industry, in computer systems, as well as a signal cable in the electronic industry. A stabilizing foil separator between wire bound and braid reduces the outer diameter essentially and allows for smaller bending radius as well as lower weights. The disturbance free transmission of signals and impulses is ensured due to the high degree of screening. EMC = Electromagnetic Compatibility; To optimise EMC properties, we recommend a double-sided and all-round large contact area of the copper braiding.

Giá sản phẩm trên Tiki đã bao gồm thuế theo luật hiện hành. Bên cạnh đó, tuỳ vào loại sản phẩm, hình thức và địa chỉ giao hàng mà có thể phát sinh thêm chi phí khác như phí vận chuyển, phụ phí hàng cồng kềnh, thuế nhập khẩu (đối với đơn hàng giao từ nước ngoài có giá trị trên 1 triệu đồng).....

Hình ảnh sản phẩm

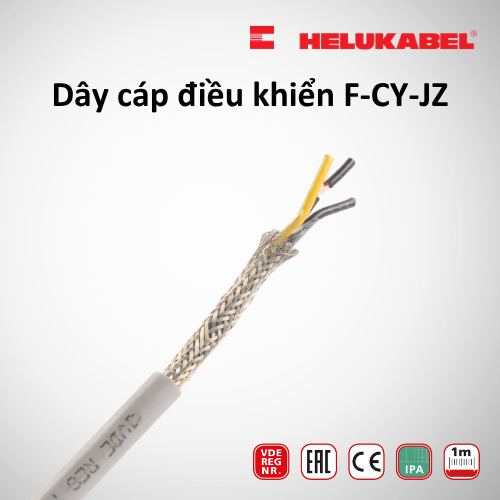

Dây cáp điều khiển HELUKABEL F-CY-JZ

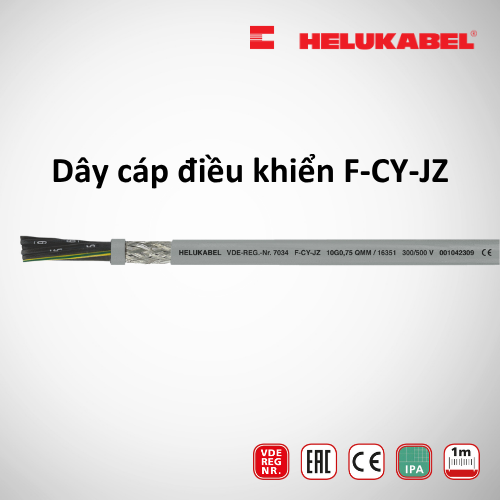

Dây cáp điều khiển HELUKABEL F-CY-JZ

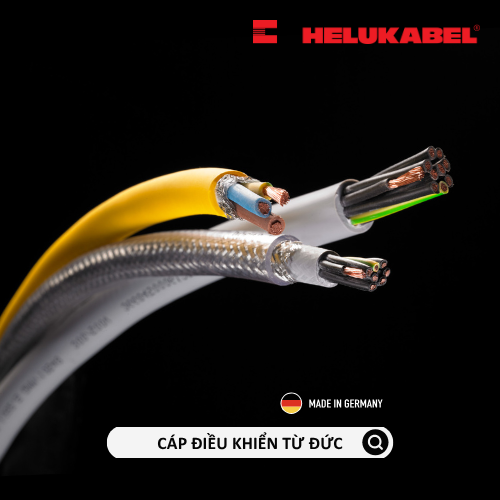

Dây cáp điều khiển HELUKABEL F-CY-JZ
Dây cáp điều khiển HELUKABEL F-CY-JZ
Dây cáp điều khiển HELUKABEL F-CY-JZ
Dây cáp điều khiển HELUKABEL F-CY-JZ

Giá KEY
Xem thêm thông tin sản phẩm

Thông tin chi tiết

Thương hiệuHELUKABEL
Sản phẩm có được bảo hành không?Có
Hình thức bảo hànhHóa đơn
Thời gian bảo hành12 Tháng
Xuất xứ thương hiệuĐức
Xuất xứ (Made in)Trung Quốc
Chất liệuCable StructureCopper wire bare, finely stranded acc. to DIN VDE 0295 Class 5 / IEC 60228 Class 5Core insulation: PVC, compound type Z 7225Core identification acc. to DIN VDE 0293-334, black cores with consecutive labeling in white digitsProtective conductor: starting with 3 cores,G = with protective conductor GN-YE, in the outer layer,x = without protective conductor (OZ)Cores stranded in layers with optimal lay lengthsFoil wrappingScreen:1 core(s): helically wound tinned copper wires, approx. coverage 85 %2 - 100 core(s): braided screen of tinned copper wires, approx. coverage 85 %Outer sheath: PVC acc. to DIN VDE 0207-363-4-1 / DIN EN 50363-4-1 (compound type TM2)Sheath colour: grey (RAL 7001)Length marking: in metres
Hướng dẫn sử dụngSử dụng đúng chủng loại, kích cỡ sản phẩm theo yêu cầu của hồ sơ thiết kế công trình, theo yêu cầu của hướng dẫn sử dụng các thiết bị điện.
Hướng dẫn bảo quảnBảo quản nơi khô ráo, thoáng mát.
Quy cách đóng góiSản phẩm được bán theo quy cách 10m, 50m, 100m. Với yêu cầu với quy cách khác, xin vui lòng liên hệ với chúng tôi, HELUKABEL Việt Nam.
SKU3907593259595
