Mạch 1s 15A sạc bảo vệ pin Lithium-ion 18650

Giới thiệu Mạch 1s 15A sạc bảo vệ pin Lithium-ion 18650

Mạch Sạc Và Bảo Vệ Pin Lithium 1S (3.7 V) Dòng Xả 15A
Mạch sử dụng để bảo vệ pin và thiết bị khi có ngắn mạch, sạc hay xả quá dòng, tự ngắt khi sạc đầy. Đảm bảo tuổi thọ tốt nhất cho pin.
Thông số kỹ thuật:
Điện áp phát hiện quá tải: 4.25 + 0.05V
Quá điện áp ngắt kết nối: 4.23 + 0.05V
Điện áp phát hiện quá xả: 2.45 + 0.1V
Dòng điện liên tục tối đa: 12A
Dòng điện phát hiện quá dòng: 15A
Điện áp sạc: 4.2v
Kích thước sản phẩm: 35 * 7.6 * 2MM
Thành phần IC: DW01 + 8205A

Chức năng chính:
Bảo vệ quá tải, bảo vệ quá sạc, bảo vệ ngắn mạch, bảo vệ quá dòng.

Hướng dẫn hệ thống dây điện:
B+ nối điện cực dương của pin.
B- nối cực âm của pin.
P+ là cực dương đầu vào của đầu ra pin
P- là cực âm đầu vào đầu ra của bộ pin
- MOS: 8205A



- Cách lắp: Chân P+, P- là điểm đầu vào VCC, GND của nguồn sạc, đồng thời là đầu ra của tải. Chân B+ đấu với cực dương pin, chân B- đấu với cực âm pin.

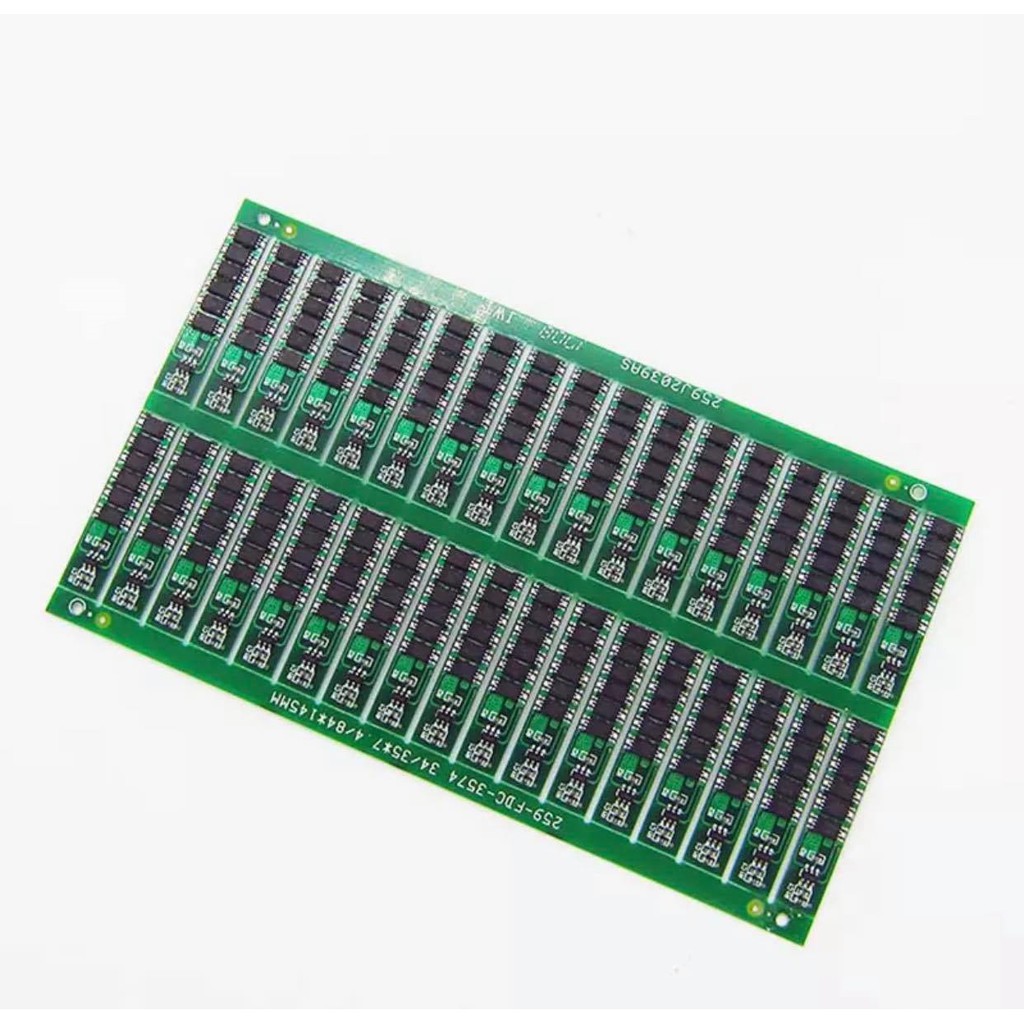

Hình ảnh sản phẩm
