Mạch Chuyển Đổi Giao Tiếp I2C Cho LCD

Giới thiệu Mạch Chuyển Đổi Giao Tiếp I2C Cho LCD

Tính năng:

• Để sử dụng các loại LCD có driver là HD44780 (LCD 1602, LCD 2004,… ) cần có ít nhất 6 chân của MCU kết nối với các chân RS, EN, D7, D6, D5 và D4 để có thể giao tiếp với LCD.
• Nhưng với mạch chuyển đổi giao tiếp I2C cho LCD, các bạn chỉ cần 2 chân (SDA và SCL) của MCU kết nối với 2 chân (SDA và SCL) của module là đã có thể hiển thị thông tin lên LCD. Ngoài ra có thể điều chỉnh được độ tương phản bởi biến trở gắn trên module.

THÔNG SỐ MẠCH CHUYỂN ĐỔI GIAO TIẾP I2C

• Kích thước: 41.5mm(L)X19mm(W)X15.3MM(H)
• Trọng lượng: 5g
• Điện áp hoạt động: 2.5v-6v
• Jump chốt: Cung cấp đèn cho LCD hoặc ngắt
• Biến trở xoay độ tương phản cho LCD

Lưu ý : Các phiên bản cũ địa chỉ của bus i2c là 0X27, loại mới là 0x3F

Module được thiết kế dễ dàng cắm vào màn hình LCD theo các chân định sẵn, xem LCD 1602 để biết cách kết nối với Arduino

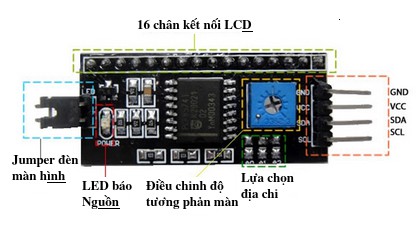

Sơ đồ chân:
