Mạch Chuyển Đổi Mức Logic 2 Chiều 8 Kênh TXS0108

Giới thiệu Mạch Chuyển Đổi Mức Logic 2 Chiều 8 Kênh TXS0108

Mạch Chuyển Đổi Mức Logic 2 Chiều 8 Kênh TXS0108
Mạch Chuyển Đổi Mức Logic 2 Chiều 8 Kênh TXS0108 dùng IC chuyển mức tín hiệu tốc độ cao từ TI, mạch được thiết kế nhỏ gọn, dễ sử dụng, các chiều chuyển được chọn tự động, phù hợp để chuyển mức tín hiệu logic với các thiết bị có mức logic giao tiếp từ 1.2VDC đến 5VDC.
Mạch Chuyển Đổi 2 Chiều 8 Kênh TXS0108 sử dụng trong các thiết bị chênh lệch mức tín hiệu giao tiếp như Raspberry Pi với các loại cảm biến, module, vi điều khiển,...với vai trò chuyển mức tín hiệu và như một bộ đệm tránh trường hợp board mạch chính bị cháy.
Mạch Chuyển Đổi Mức Logic 2 Chiều 8 Kênh TXS0108
Thông Số Kỹ Thuật
No Direction-Control Signal Needed
Maximum Data Rates
110 Mbps (Push Pull)
1.2 Mbps (Open Drain)
1.2 V to 3.6 V on A Port and 1.65 V to 5.5 V on B
Port (VCCA ≤ VCCB)
No Power-Supply Sequencing Required – Either
VCCA or VCCB Can Be Ramped First
Latch-Up Performance Exceeds 100 mA Per
JESD 78, Class II
ESD Protection Exceeds JESD 22 (A Port)
2000 V Human Body Model (A114-B)
150 V Machine Model (A115-A)
1000 V Charged-Device Model (C101)
IEC 61000-4-2 ESD (B Port)
±8 kV Contact Discharge
±6 kV Air-Gap Discharge
TXS0108
VCCA kết nối 3.3V
VCCB kết nối 5V
Khi Ax có 3.3 V đầu vào, đầu Bx sẽ nhận được 5V
Khi Bx có 5V đầu vào, đầu Ax sẽ nhận được 3.3V
Datasheet
Mạch Chuyển Đổi Mức Logic 2 Chiều 8 Kênh
#txs0108 #machchuyendoitxs0108 #machchuyendoilogic2chieu
#linhkiendientu #linhkien #linhkien024 #linhkienlammach #lammachthucong
Hotline: 0978618794
============
THÔNG TIN THÊM VỀ SẲN PHẨM
🔸 Xuất xứ: Trung Quốc
🔸 Nhà cung cấp: Linh Kiện Việt
🔸 Hotline: 097.8618.794
🔸 Địa chỉ: 441 Lĩnh Nam, phường Lĩnh Nam, quận Hoàng Mai, Hà Nội

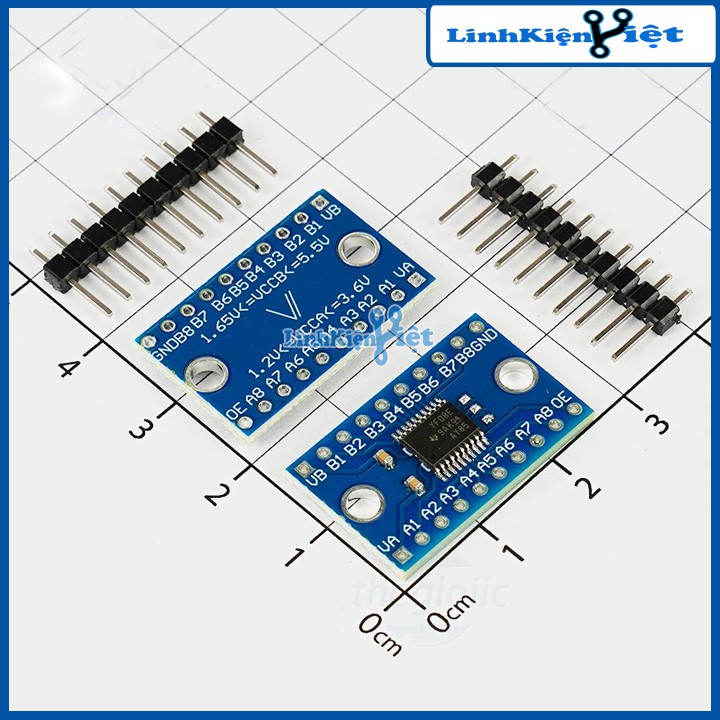

Hình ảnh sản phẩm
