Mạch điều khiển động cơ bước TB6600 4.0A 9~42VDC

Giới thiệu Mạch điều khiển động cơ bước TB6600 4.0A 9~42VDC

THÔNG SỐ KỸ THUẬT

+ Nguồn đầu vào là 9V – 42V.

+ Dòng cấp tối đa là 4A.

+ Ngõ vào có cách ly quang, tốc độ cao.

+ Có tích hợp đo quá dòng quá áp.

+ Cân nặng: 200G.

+ Kích thước: 96 * 71 * 37mm.

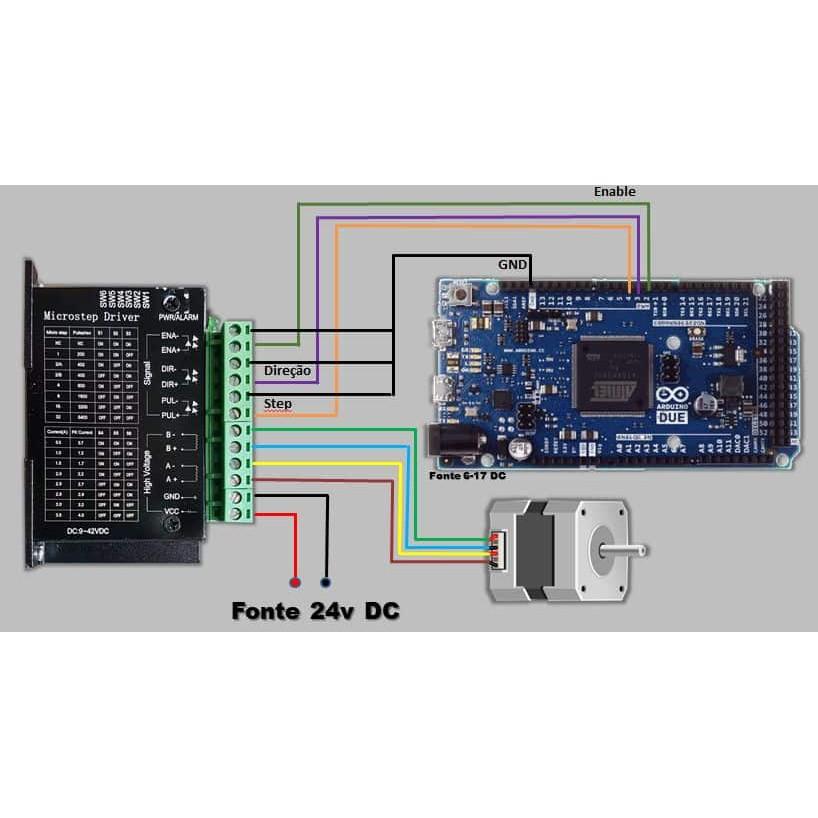

DC- : Điện áp (-) âm của nguồn

PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600

PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600

DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600

DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600

ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa

Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung

Cài đặt cường độ dòng điện

I(A) SW4 SW5 SW6

4.0 1 1 1

3.5

0 1 1

3.0 1 0 1

2.5 0 0 1

2.0 1 1 0

1.5 0 1 0

1.0 1 0 0

0.5 0 0 0

Micro Pulse/rev SW1 SW2 SW3

OFF 0 0 0 0

1 200 0 0 1

1/2A 400 0 1 0

1/2B 400 0 1 1

1/4 800 1 0 0

1/8 1600 1 0 1

1/16 3200 1 1 0

OFF 0 1 1 1
