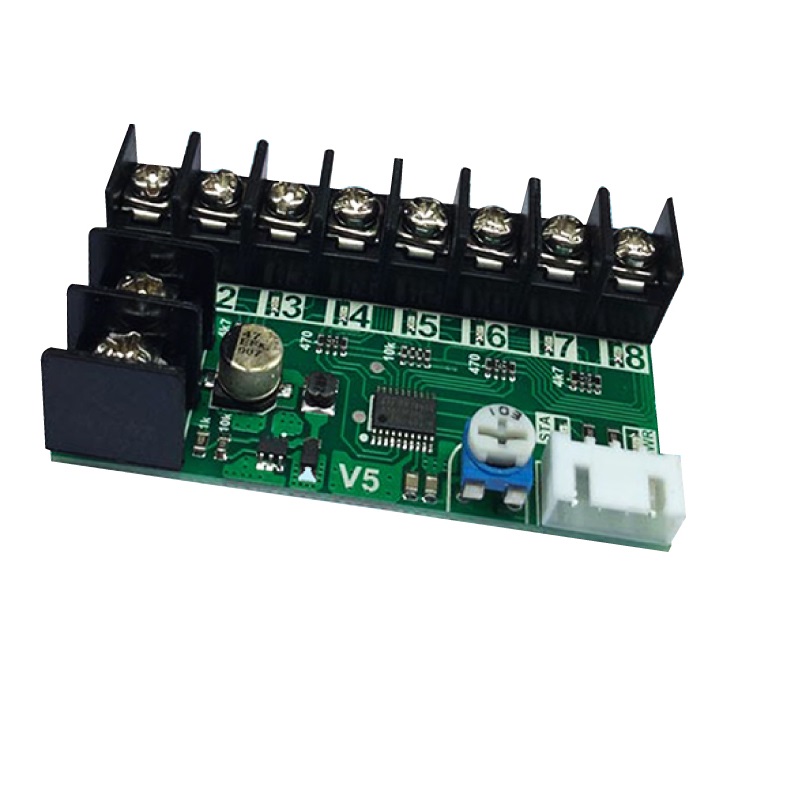

Mạch điều khiển led vẫy 8 kênh 30A 4U

Giới thiệu Mạch điều khiển led vẫy 8 kênh 30A 4U

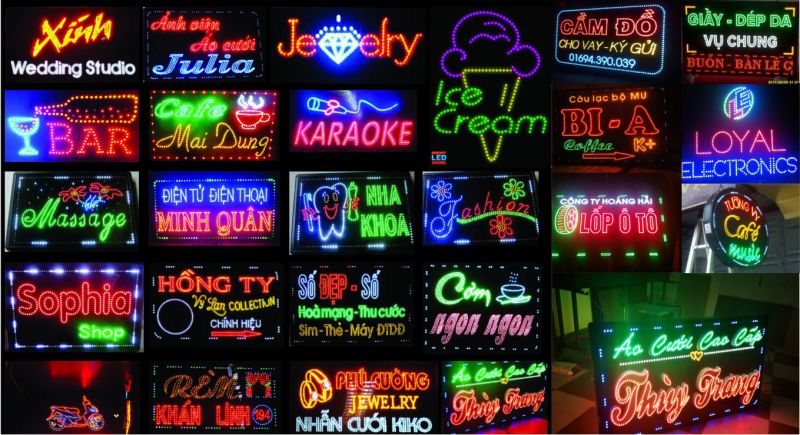

Mạch led vẫy là 1 trong những linh kiện không thể thiếu trong biển led vẫy.

1. Các linh kiện cần để làm một biển led vẫy:

•  Mạch led vẫy ( có ví dụ chọn mach ở dưới) và mạch nạp để truyền chương trình ( lưu ý là mạch 4u dùng đúng mạch nạp 4u)
• Led liền dây 5mm - tính số bóng cần dùng, màu sắc
•  Nguồn 5v - 1 nguồn 5V60A sử dụng cho 1000 bóng led liền dây ( từ số bóng tính ra số nguồn cần sử dụng)
•  Tấm alu hoặc mika, khung

>> Bạn vào danh mục để chọn led liền dây và nguồn 5v cấp phù hợp ạ

Mạch led vẫy ngoài sử dụng làm biển led vẫy còn chạy các hiệu ứng led hắt, led đúc F5 . . .

Mạch điều khiển có sẵn hiệu ứng mặc định và nút điều chỉnh tốc độ ạ

2. Thông số của mạch:

Mạch sử dụng nguồn điện 5v - 12v.

Phần mềm Led 4U giao diện tiếng việt dễ sử dụng.

Độ bền cao, hoạt động ổn định trong thời gian dài

Hiển thị hiệu ứng mượt mà không gây đơ, chập chờn hiệu ứng.

Đấu nối dễ dàng tiện lợi.

Nạp hiệu ứng thông qua dây nạp 4U nhanh chóng.

( Sản phẩm mạch điều khiển đã có hiệu ứng tự động, để thay đổi bạn cần thêm dây nạp để kết nối giữa máy tính và mạch điều khiển)

3. Số lượng led mạch có thể điều khiển trong 1 kênh:

Mạch điều khiển led đúc f5/8: 750 bóng
Mạch điều khiển led đúc f8/12: 500 bóng
Mạch điều khiển led liền dây 5mm:1500 bóng
Mạch điều khiển led dây dán: 5m
Mạch điều khiển led chân rời: 4500 con

4. Các bước làm biển led vẫy:
Bước 1: Lên ý tưởng nội dung của biển, thiết kế khoan lỗ để cắm bóng led
Bước 2: Từ file thiết kế xác định chính xác số bóng led mỗi màu sử dụng
Bước 3: Lựa chọn mạch điều khiển có số kênh phù hợp, nguồn sử dụng
Bước 4: Lập trình hiệu ứng cho biển led
Bước 5: Hàn khung lắp đặt, cắm bóng led, đấu nối điện

Chú ý về đấu điện cho mạch led vẫy: các kênh trên mạch là đấu vào dây âm của led, dây dương đấu chung vào nguồn ( cụ thể có hướng dẫn chi tiết ạ)

Ví dụ bạn: có biển vẫy 2 mặt nội dung: " THU THỦY - CẮT TÓC - (SĐT) - (VIỀN)" bạn chọn mạch 12 kênh: kênh 1234567 tương ứng với " THU THỦY" , 8 - " CẮT", 9 - " TÓC ", 10 11 12 chạy cho viền

Lưu ý: Bạn cần tính số lượng led sử dụng là bao nhiêu cho 1 kênh, xem mạch điều khiển có chạy được không để tính số cổng cho phù hợp
Bạn muốn tự thay đổi lập trình cho mạch theo ý muốn cần mua thêm 1 dây nạp 4u để truyền chương trình từ máy tính ra mạch điều khiển
Sản phẩm kèm hướng dẫn nạp chương trình bạn có thể tự thay đổi hiệu ứng theo ý muốn
