Mạch hiển thị mức năng lượng pin 1S / 2S / 3S / 4S đo dung lượng pin, acquy

Giới thiệu Mạch hiển thị mức năng lượng pin 1S / 2S / 3S / 4S đo dung lượng pin, acquy

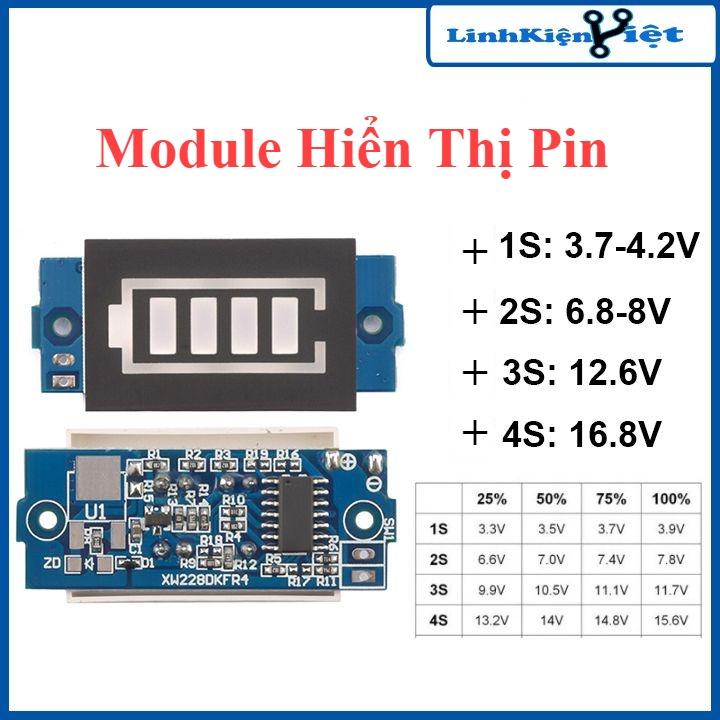

Mạch hiển thị mức năng lượng pin 1S / 2S / 3S / 4S đo dung lượng pin, acquy

Đặc Điểm

️ Mạch hiển thị mức năng lượng pin là một module cảm biến được dùng để đo dụng lượng của pin hoặc ắc quy

️ Module led vạch chỉ thị dung lượng còn lại trong pin lithium hoặc các loại nguồn pin, acquy khác.

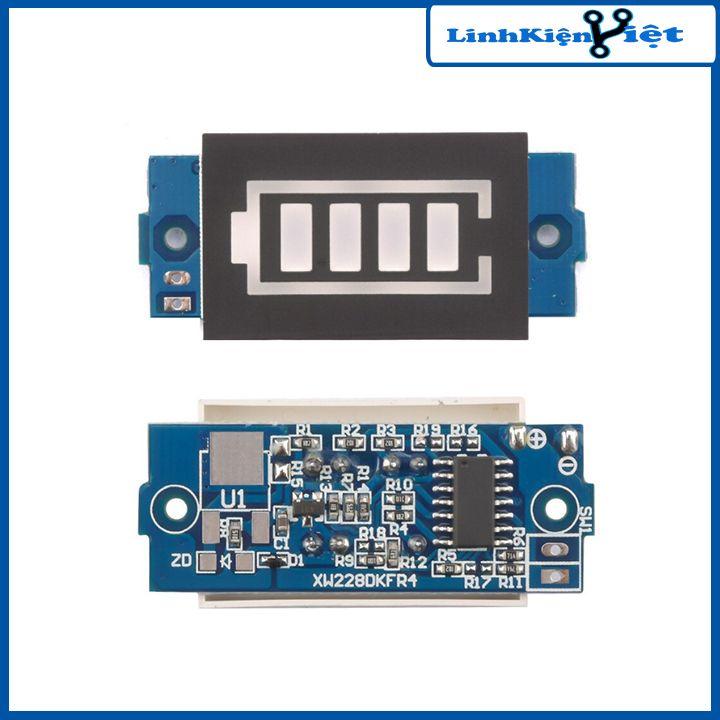

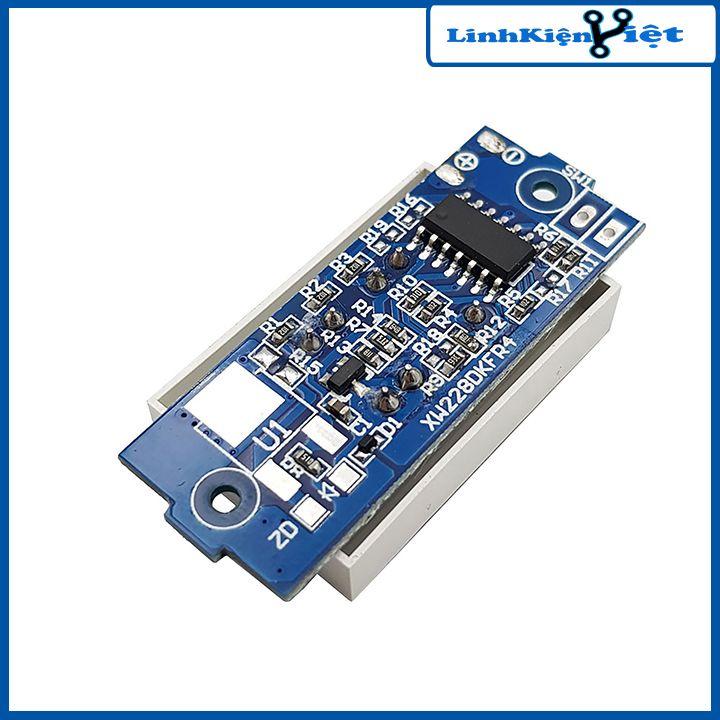

️ Kích thước: Dài: ~ 45mm (tính cả board mạch), rộng: ~ 20mm.

️ Cách sử dụng: Nối nguồn VCC vào (+), GND vào (-).

️ Số vạch led sáng sẽ chỉ thị lượng pin còn lại.

Thông Số Kỹ Thuật

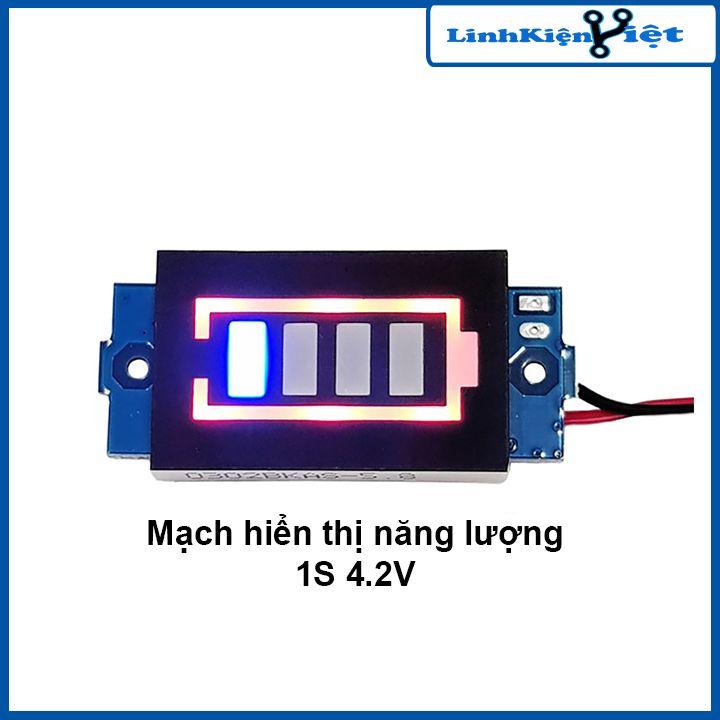

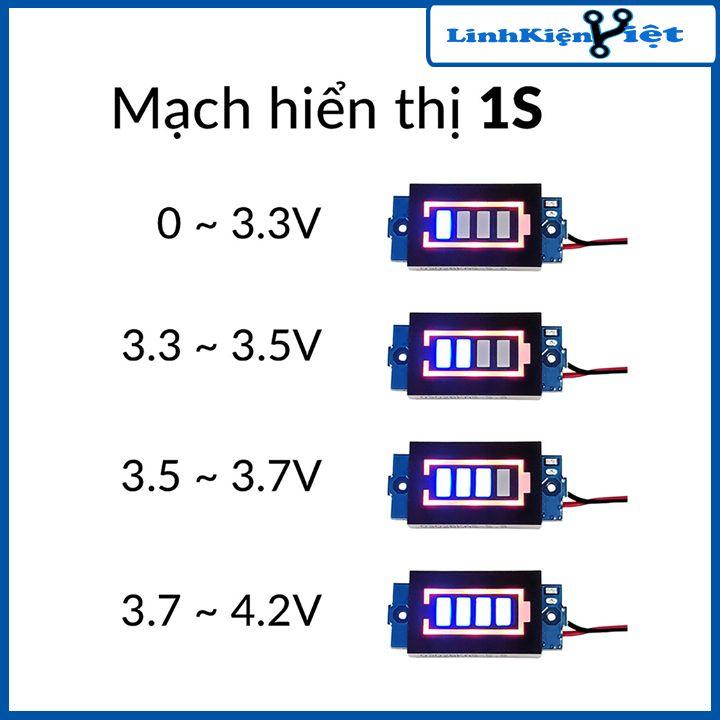

Mạch chỉ dùng cho Pin 1S 3.7V tới 4.2V

️ Điện áp pin 0~3.3V, ánh sáng 1 vạch

️ Điện áp pin 3.3~3.5V, ánh sáng 2 vạch

️ Điện áp pin 3.5~3.7V, ánh sáng 3 vạch

️ Điện áp pin 3.7~4.2V, ánh sáng 4 vạch

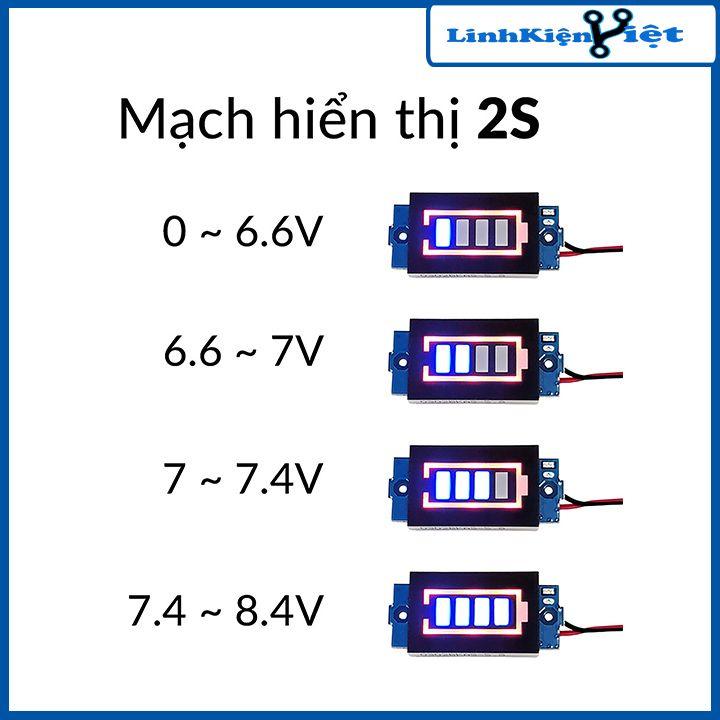

Mạch hiển thị mức năng lượng pin 2S 6.8-8V

️ Điện áp pin 0~6.6V, ánh sáng 1 vạch

️ Điện áp pin 6.6~7V, ánh sáng 2 vạch

️ Điện áp pin 7~7.4V, ánh sáng 3 vạch

️ Điện áp pin 7.4~8.4V, ánh sáng 4 vạch

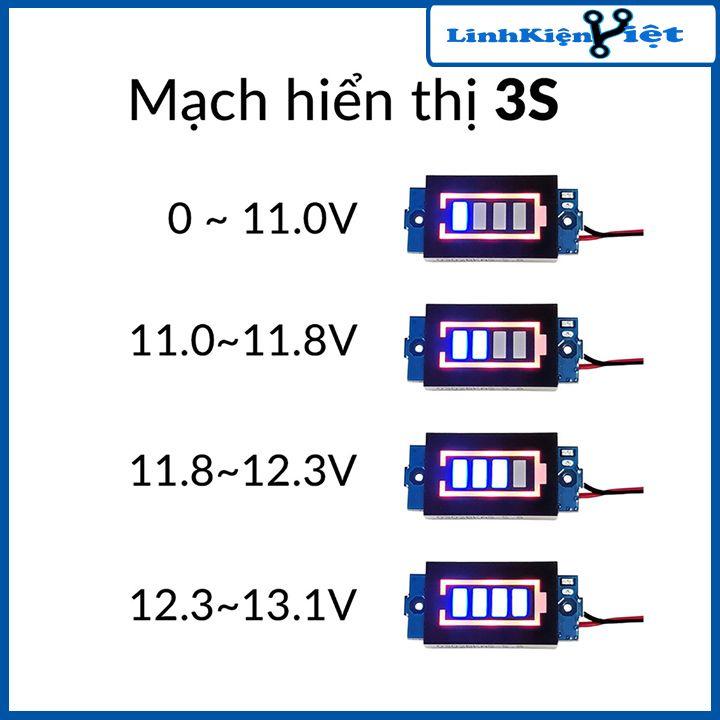

Mạch chỉ dùng cho Pin 3S từ 9.9V – 12.6V

️ Điện áp pin 0~11.0V, ánh sáng 1 vạch

️ Điện áp pin 11.0~11.8V, ánh sáng 2 vạch

️ Điện áp pin 11.8~12.3V, ánh sáng 3 vạch

️ Điện áp pin 12.3~13.1V, ánh sáng 4 vạch

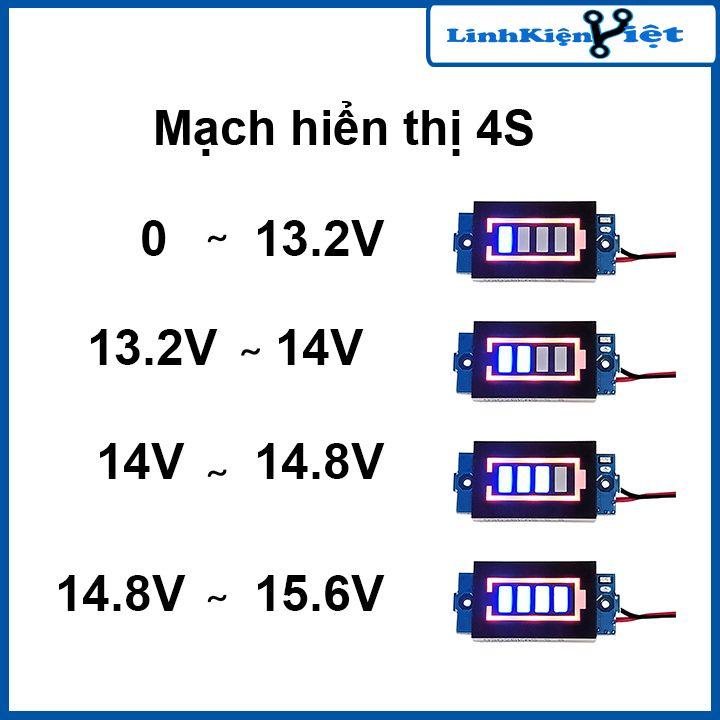

Mạch hiển thị mức năng lượng pin 4S

️ Điện áp pin 0~13.2V, ánh sáng 1 vạch

️ Điện áp pin 13.2~14V, ánh sáng 2 vạch

️ Điện áp pin 14~14.8V, ánh sáng 3 vạch

️ Điện áp pin 14.8~15.6V, ánh sáng 4 vạch

Lưu Ý: Khi mạch không sáng cột nào tức là Pin cần phải sạc

============
