MẠCH KHUYẾCH ĐẠI 16 SÒ CÔNG SUẤT 520W

Giới thiệu MẠCH KHUYẾCH ĐẠI 16 SÒ CÔNG SUẤT 520W

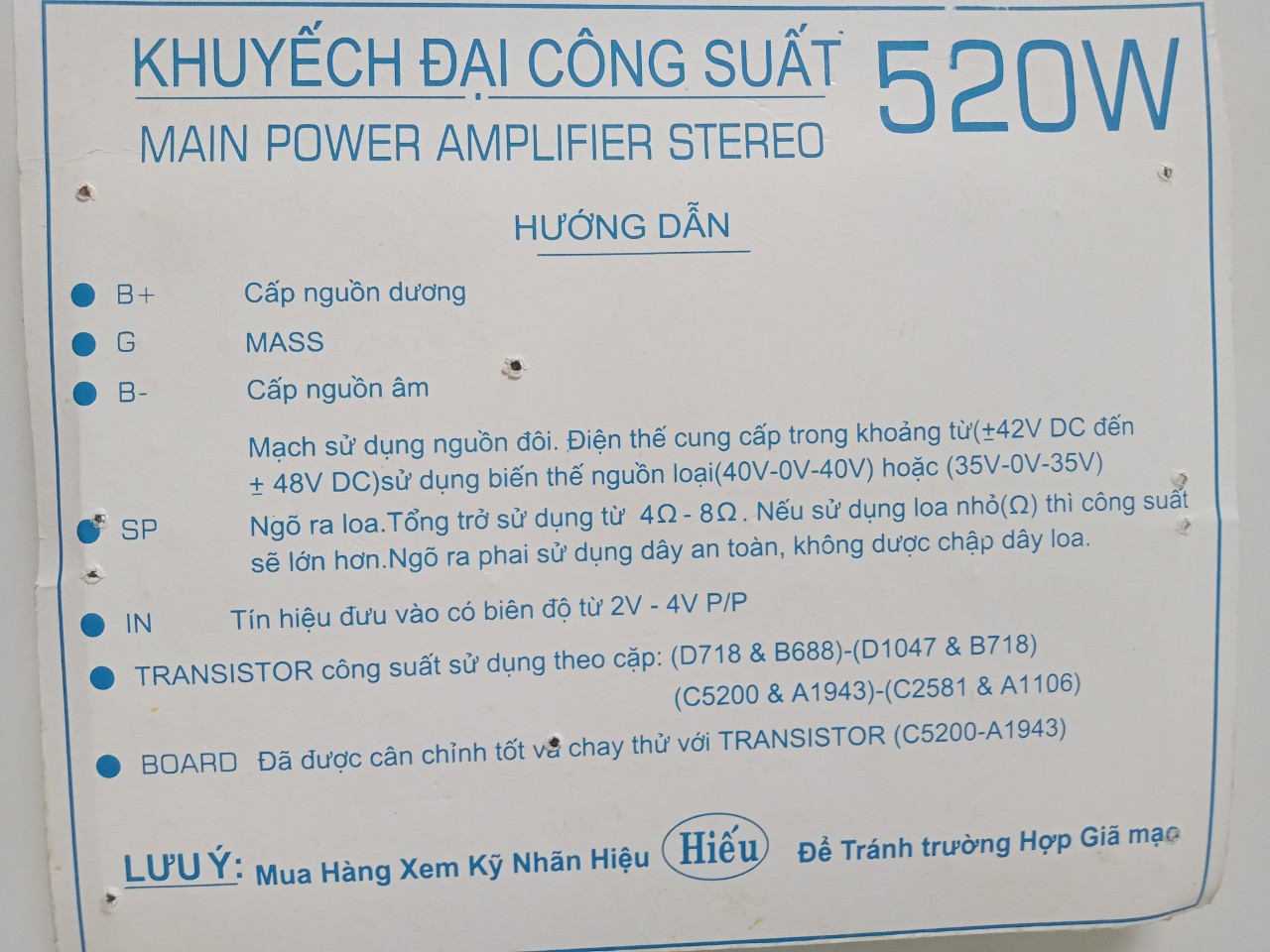

HƯỚNG DẪN DỬ DỤNG

Hướng dẫn

B+: cấp nguồn dương

G: Mass

B-: cấp nguồn âm

Mạch sử dụng nguồn đôi, điện thế cung cấp trong khoảng từ ( ±42V DC đến ±48V DC) sử dụng biến thế nguồn loại (40V-0V-40V hoặc 35V-0V-35V)

SP: Ngõ ra loa. Tổng trở sử dụng từ 4Ω- 8 Ω. Nếu sử dụng loa nhỏ Ω thì công suất sẽ lớn hơn. Ngõ ra phải sử dụng dây an toàn, không được chập dây loa

In: Tín hiệu đưa vào có biên độ từ 2V-4V P/P

Transistor công suất sử dụng theo cặp: D718&B688-D1047&B718; C5200&A1943-C2581&A1106

Board đã được cân chỉnh tốt và chạy thử với Transistor ( C5200&A1943)

Kích thước: 7x21,5cm

Giá sản phẩm trên Tiki đã bao gồm thuế theo luật hiện hành. Bên cạnh đó, tuỳ vào loại sản phẩm, hình thức và địa chỉ giao hàng mà có thể phát sinh thêm chi phí khác như phí vận chuyển, phụ phí hàng cồng kềnh, thuế nhập khẩu (đối với đơn hàng giao từ nước ngoài có giá trị trên 1 triệu đồng).....

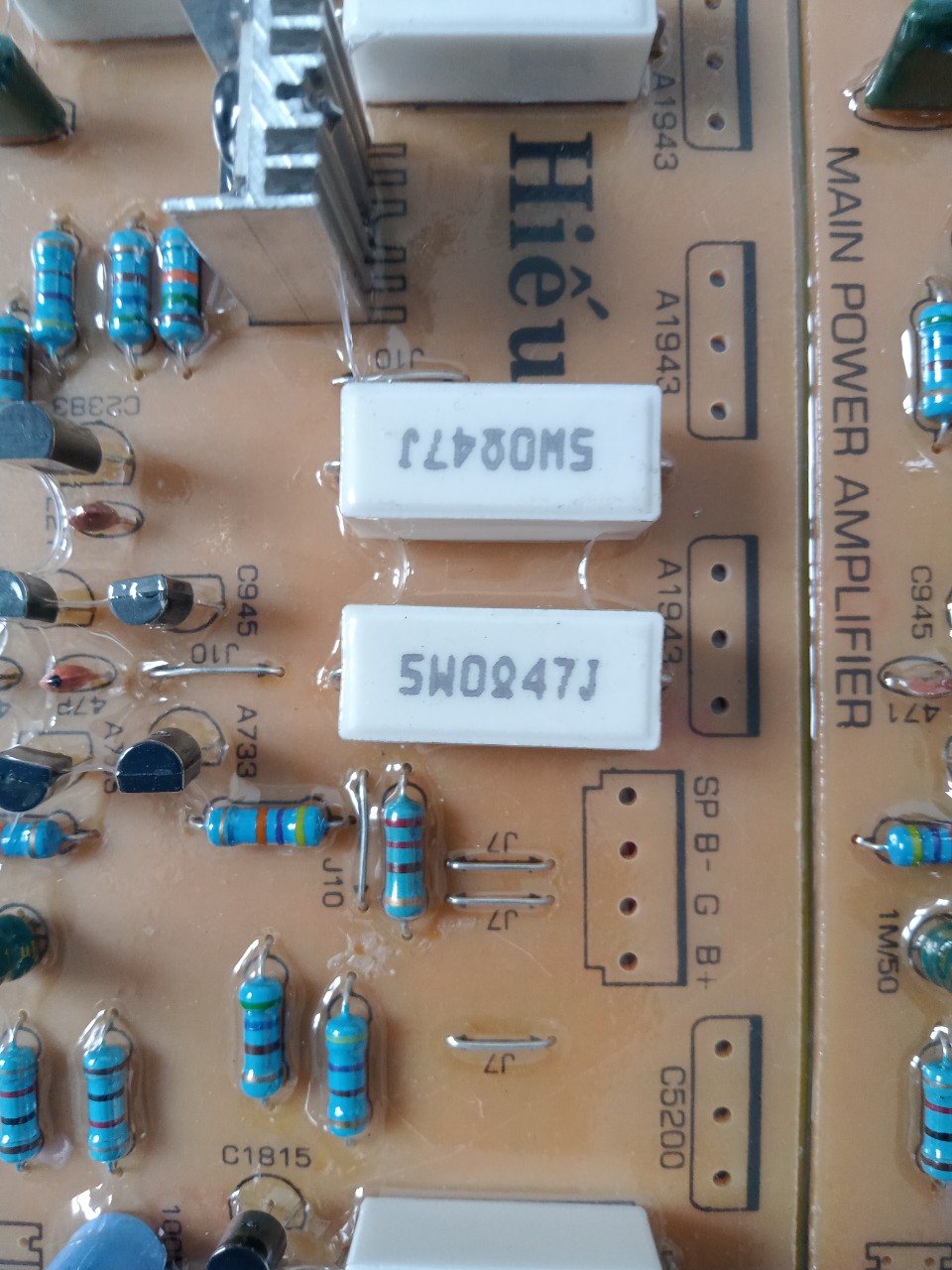

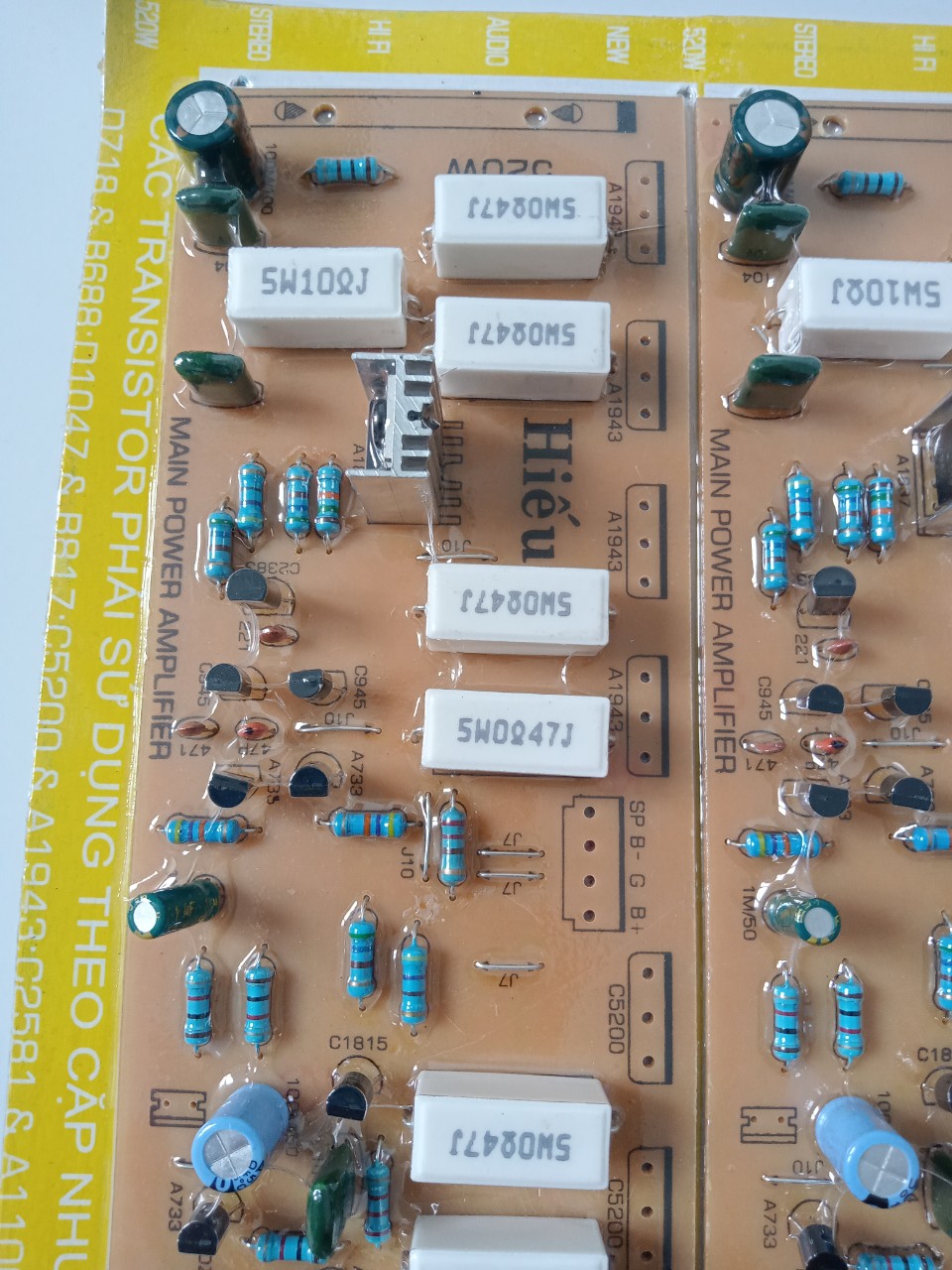

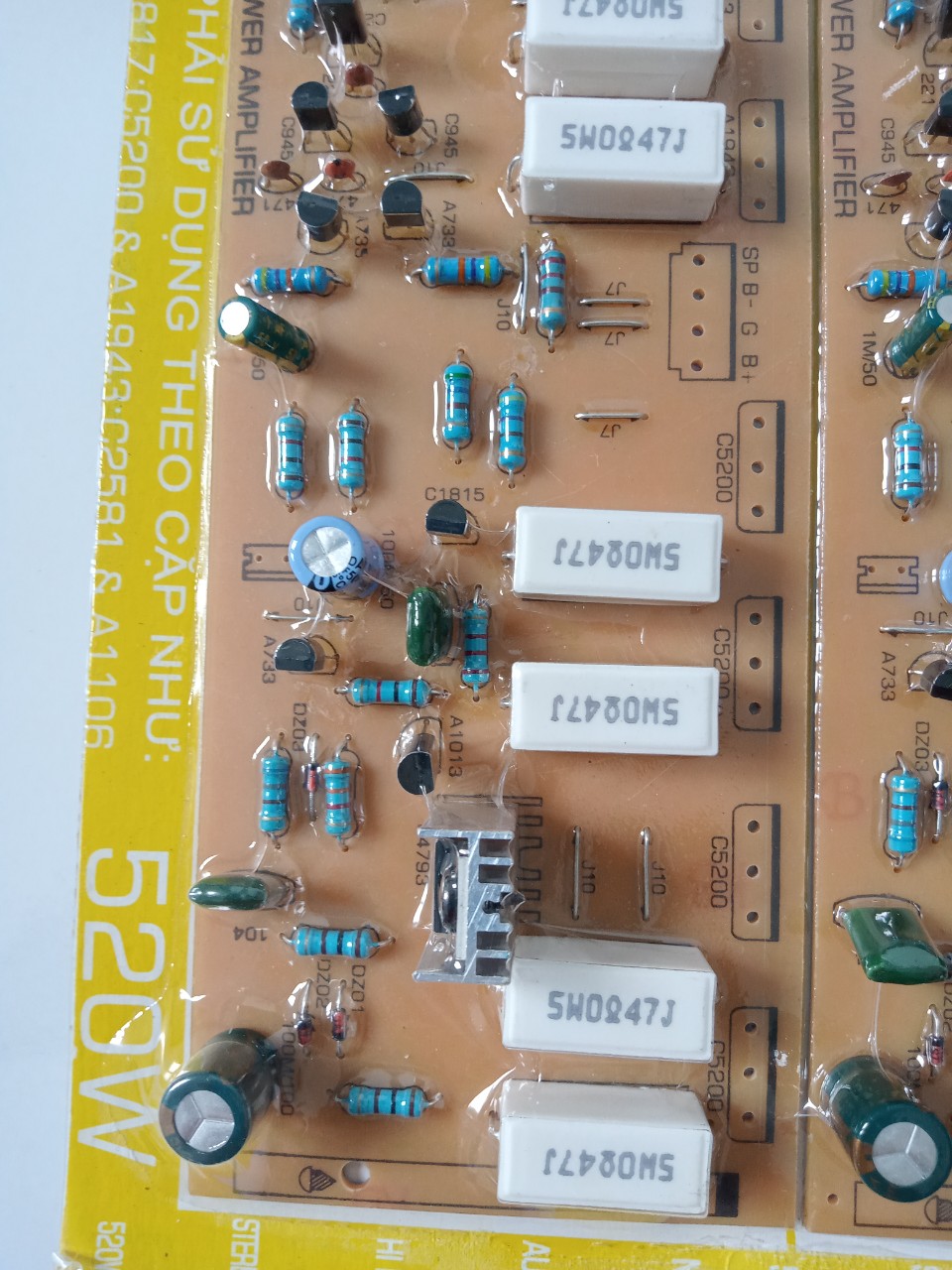

Hình ảnh sản phẩm
