Bản mạch phát triển STM32F030C8T6 ARM - TH200

Giới thiệu Bản mạch phát triển STM32F030C8T6 ARM - TH200

Giới thiệu sản phẩm:

Đây là một chip lõi dựa trên bảng lõi ARM STM32F030C8T6, các tính năng như sau:
1, bảng dựa trên mạch MCU cơ bản nhất, mạch tinh thể 8M và 32768, mạch cấp nguồn USB.
2, bảng lõi được chia thành hai hàng dẫn đến tất cả các cổng I / O.
3, với giao diện tải xuống gỡ lỗi mô phỏng SWD, đơn giản và thuận tiện, tốc độ gỡ lỗi.
4, việc sử dụng giao diện Mirco USB, bạn có thể làm giao tiếp USB và cung cấp điện, giao diện USB, tương thích với giao diện sạc điện thoại di động Andrews thông thường.
6, RTC pha lê nhãn hiệu Epson, dễ khởi động, ổn định hơn.
7, với pin đôi, nhưng chân không hàn mặc định, người dùng theo các kịch bản ứng dụng của riêng họ để chọn hướng hàn của riêng họ. Nếu cần hàn, xin vui lòng nói với chủ sở hữu.
Keil có thể được sử dụng để biên dịch, trình biên dịch IAR, có thể được tải xuống thông qua các thủ tục J-Link hoặc USART1, các thủ tục là chủ sở hữu và thủ tục gỡ lỗi, có vấn đề có thể tham khảo ý kiến ​​chủ sở hữu.
Mô tả chip:

1, STM32F030C8T6
Loại gói: LQFP;
Số chân: 48;
Nhân: Cortex-M3;
Tần số hoạt động: 72MHz;
Tài nguyên lưu trữ: 64K Byte Flash, 20KByte SRAM;
Tài nguyên giao diện: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x cổng I / O,
Chuyển đổi tương tự sang kỹ thuật số: 2x ADC (12-bit / 16-kênh)
Bộ hẹn giờ: 3 bộ hẹn giờ chung và 1 bộ hẹn giờ nâng cao
Gỡ lỗi Tải xuống: Hỗ trợ giao diện gỡ lỗi JTAG / SWD để tải xuống, hỗ trợ IAP.
2, RT9193: chip điều chỉnh 3.3V, đầu ra tối đa 300mA.

Mô tả giao diện:

1, Giao diện SWD: hỗ trợ mô phỏng, tải xuống và gỡ lỗi.
2, Mirco giao diện USB: cung cấp điện và giao tiếp USB, không hỗ trợ tải xuống.
3, Giao diện USART1: USART1 có thể được sử dụng để tải xuống chương trình hoặc sử dụng USART1 để giao tiếp.
4, Giao diện chân MCU: dẫn tất cả các chân cổng I / O, dễ dàng kết nối với các thiết bị ngoại vi.
Giao diện đầu vào và đầu ra nguồn 5, 5V và 3.3V: thường được sử dụng trong nguồn điện bên ngoài hoặc với các mô-đun khác để xử lý nền chung
Mô tả thiết bị khác:

1, Đèn LED nguồn (PWR): Trạng thái báo nguồn, có thể xác định nguồn điện có ổn định hay không.
2, đèn LED người dùng (PC13): để tạo thuận lợi cho việc kiểm tra đầu ra I / O hoặc cho biết chương trình đang chạy.
3, bắt đầu nhảy chọn chế độ lập trình: (1, bộ nhớ flash người dùng 2, SRAM 3, bộ nhớ hệ thống).
4, nút đặt lại: đặt lại chip cho chương trình người dùng.
5, 8M Crystal: Tần số có thể được đặt để làm cho hệ thống có tốc độ 72MHz.
Tinh thể 6,32,768KHz: Có sẵn cho RTC tích hợp hoặc để hiệu chuẩn.

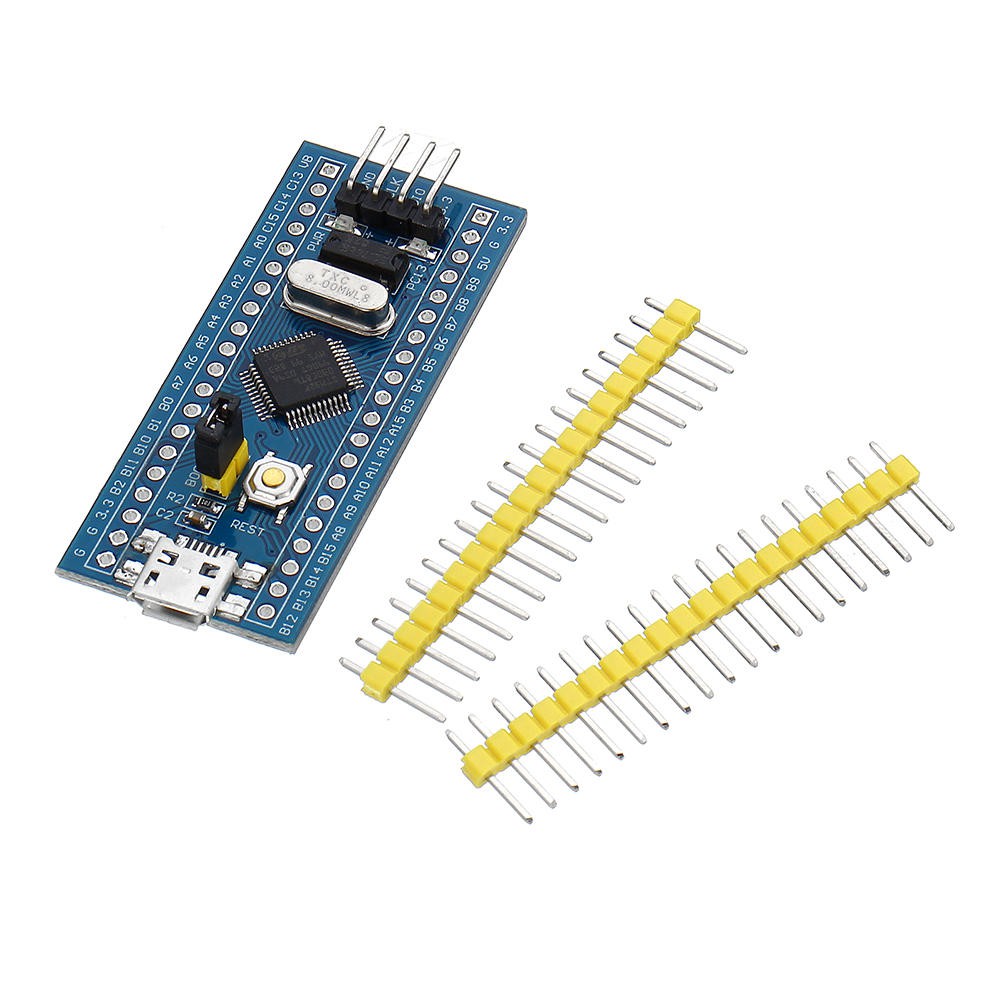

Hình ảnh sản phẩm
