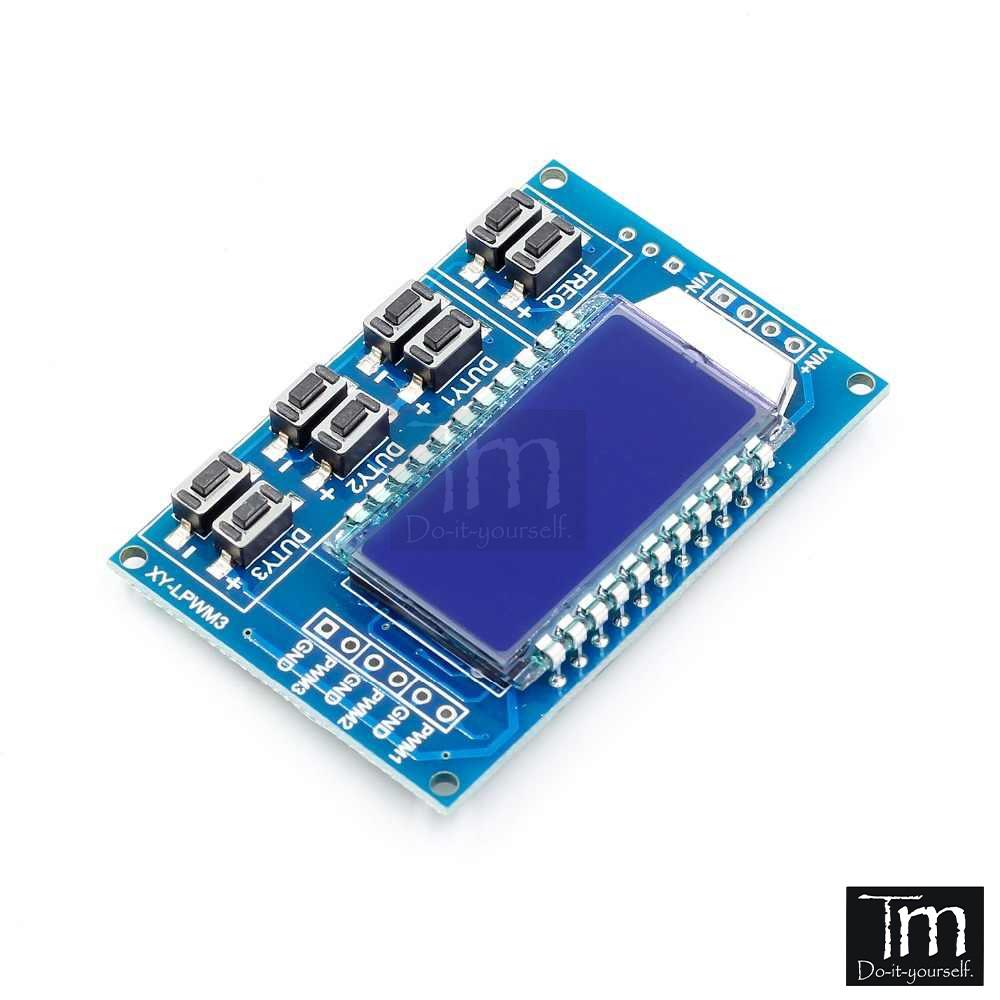

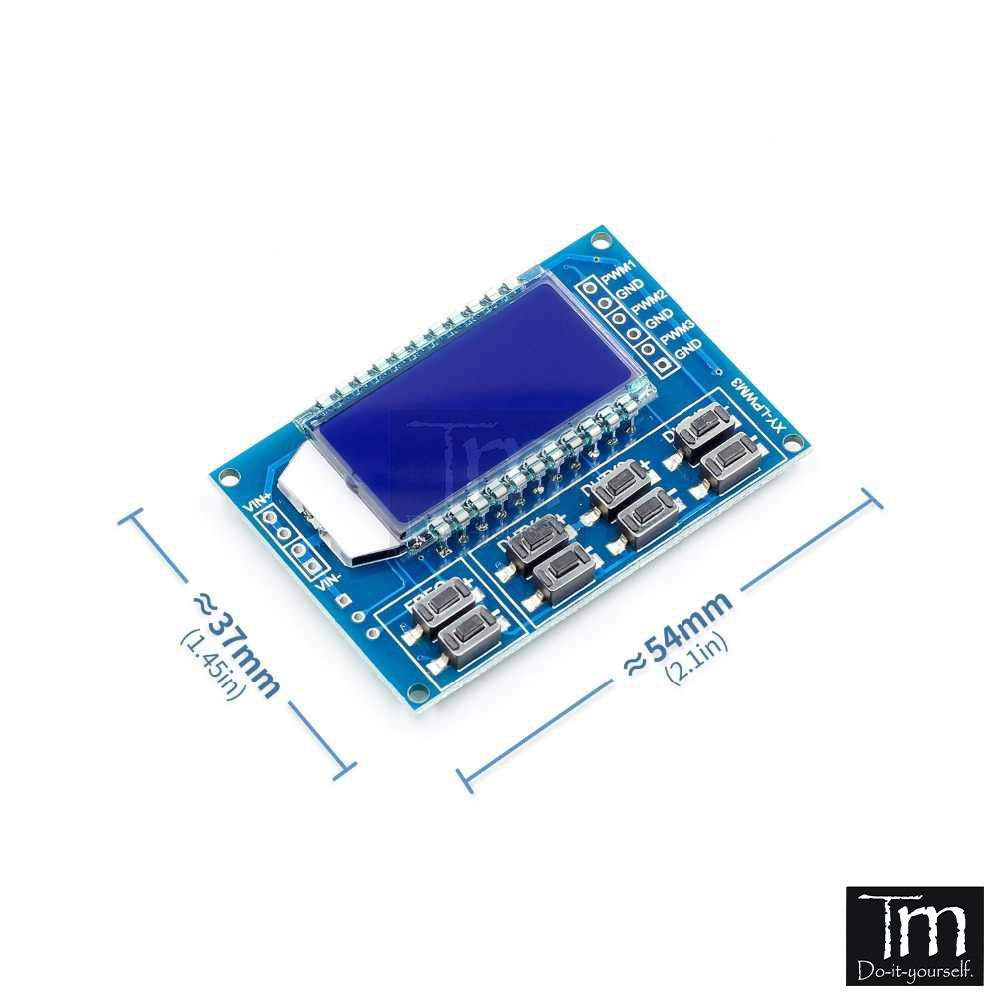

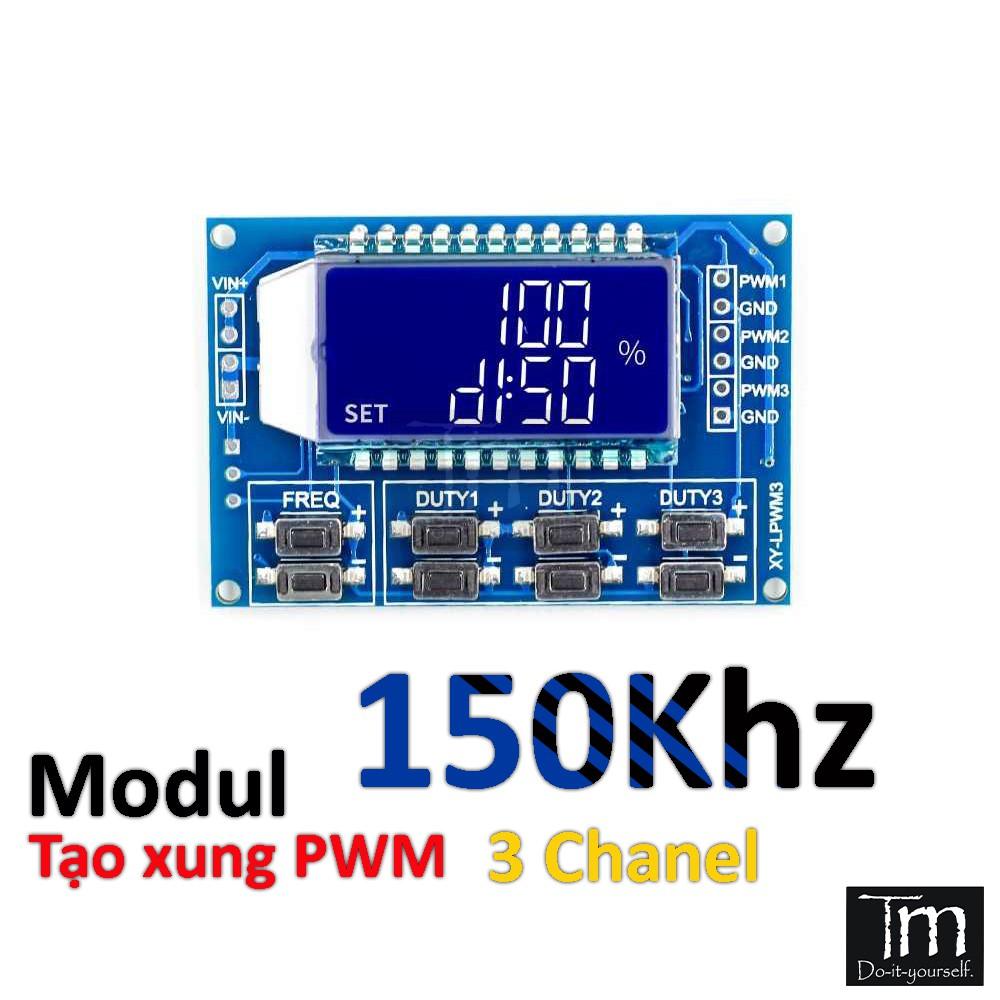

Mạch Phát Xung PWM 3 Kênh Hiển Thị LCD

Giới thiệu Mạch Phát Xung PWM 3 Kênh Hiển Thị LCD

-- THÔNG SỐ KỸ THUẬT

Điện áp cung cấp: 3.3V - 30VDC

Dải tần số tạo ra: 1Hz - 150KHz

Độ chính xác: ~ 2%

Dòng tải tín hiệu ra tối đa: 30mA

Biên độ xung PWM = Nguồn cung cấp

Tự động phân chia dải hiển thị tần số:

Nếu hiển thị XXX (không có dấu .): Dải tần số từ 1Hz - 999HZ

Nếu hiển thị : Dải tần số từ 1KHz - 9.99KHz

Nếu hiển thị XX.X: Dải tần số từ 10KHz - 99.9KHz

Nếu hiển thị XXX (Có dấu chấm hàng chục và hàng trăm): Dải tần số là 1KHz - 150KHz

-- Thiết lập tần số :

“F101”: Đặt tần số từ 101 HZ (001~999)

“F1.05”: Đặt tần số từ 1.05 KHZ (1.00~9.99)

“F10.5”: Đặt tần số từ 10.5KHZ (10.0~99.9)

“F1.0.5”: Đặt tần số từ 105KHZ (1.0.0~1.5.0)

-- Thiết lập độ rộng xung PWM:

“Dx:yyy”: Thiết lập độ rộng xung đầu ra PWM x: (1~3) PWM1/PWM2/PWM3, yyy: (000~100) duty cycle %.

Ví dụ: D1:050, thiết lập đầu ra PWM1, độ rộng xung 50%.

-- Đọc các tham số:

Gửi text "read" và các tham số muốn đọc theo định dạng sau: F156, D1: 052, D2: 059, D3: 058,

Thành công sẽ trả về: DOWN.

Không thành công sẽ trả về: FALL.
