Mạch tạo trễ 0-999 phút dùng Relay JZ-801/M421 , Mạch hẹn giờ 5V-30V đóng ngắt thiết bị # linh kiện điện tử

Giới thiệu Mạch tạo trễ 0-999 phút dùng Relay JZ-801/M421 , Mạch hẹn giờ 5V-30V đóng ngắt thiết bị # linh kiện điện tử

ỨNG DỤNG:
-Mạch tạo trễ có chức năng cài đặt thời gian hoạt động theo chu kì với thời gian có thể cài đặt từ 0.1 giây đến 999 phút cho 1 lần ON, từ 0.1 giây đến 999 phút cho 1 lần OFF và từ 1 đến 999 chu kì đếm hoặc có thể cài đặt vòng lặp vô hạn.

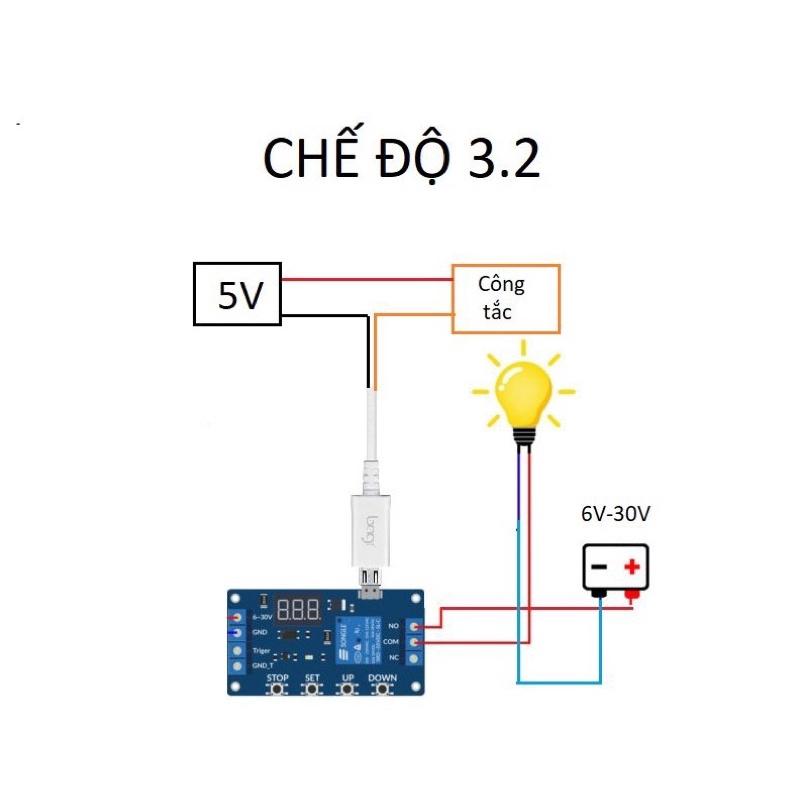

- Mạch sử dụng điện áp 5v ( cấp cho cổng micro usb)

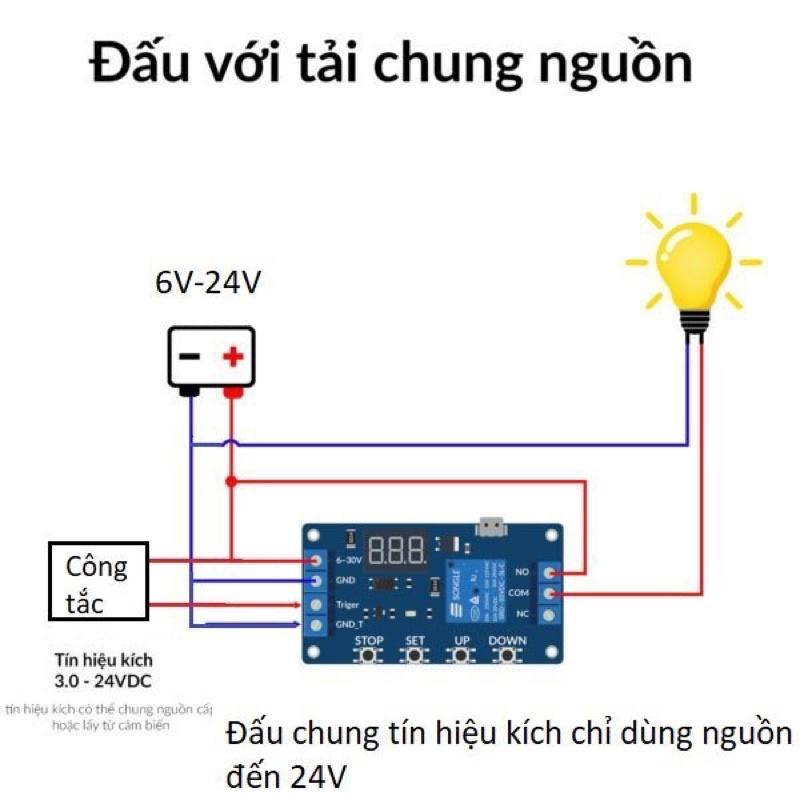

hoặc 6-30VDC như sơ đồ hoặc và có nhiều chế độ hoạt động tắt mở ngõ ra phù hợp với hầu hết mọi nhu cầu sử dụng.
- Mạch được thiết kế có diode bảo vệ phân cực ngược, có thể cài đặt tính năng tự động ngủ đông khi không có thao tác trong vòng 5 phút đồng thời sẽ tự động tắt màn hình khi ngủ đông, và dễ dàng hoạt động lại khi nhấn vào bất kì phím nào. - Ngoài ra mạch còn được thiết kế thêm cổng micro USB sử dụng để cấp nguồn 5VDC cho mạch hoạt động khi không sử dụng điện áp vào ở ngõ Input rất thuận tiện khi sử dụng.
THÔNG SỐ:
- Điện áp vào: 5v hoặc 6-30V
- Tín hiệu kích: 3-24V
- Đầu ra: relay 10A
- Cổng ra: 3 cổng COM, NO, NC
- Thời gian ngắt (CL): có thể cài đặt từ 0.1 giây đến 999 phút - Chu kì tắt mở (LOP): có thể cài đặt từ 1 đến 999 lần đếm ngắt mở, hoặc thiết lập vòng lặp vô hạn “—“ -

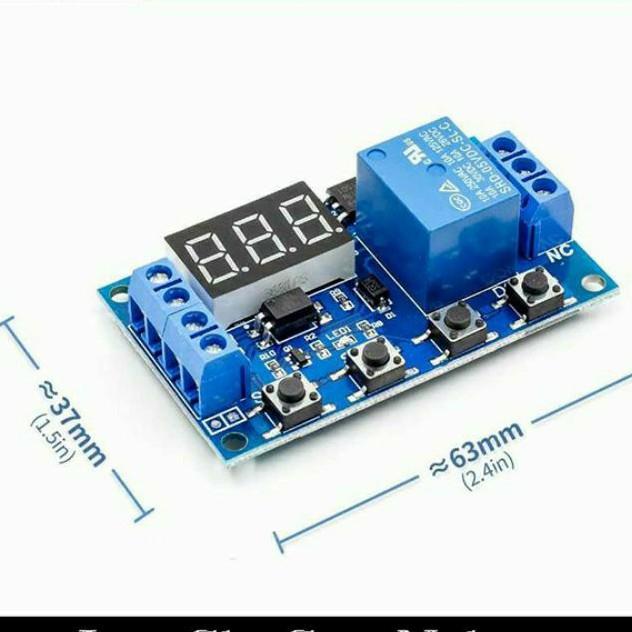

Kích thước: 63x37mm

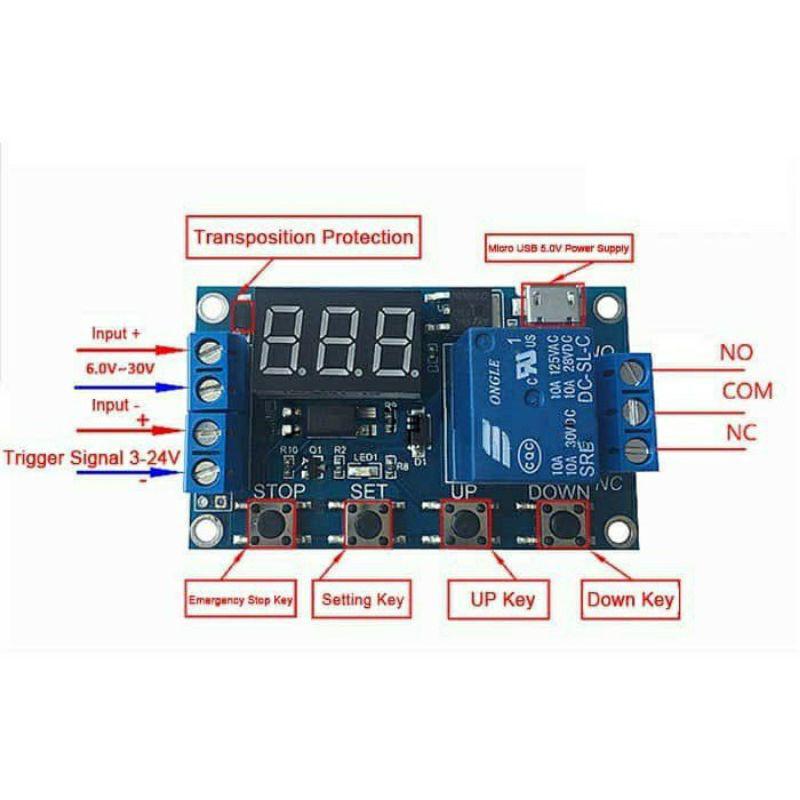

Điện áp hoạt động: có thể dùng cổng vào 6 – 30VDC (Hoặc cổng vào 5VDC qua micro USB)
Điện áp kích (Trigger): 3 – 24VDC
Ngõ ra 3 chân tiếp điểm Relay: NC-COM-NO

Dòng tải tối đa: 10A
Nhiệt độ hoạt động: -45 – 80°C
Thời gian mở (OP): có thể cài đặt từ 0.1 giây đến 999 phút
Thời gian ngắt (CL): có thể cài đặt từ 0.1 giây đến 999 phút
Chu kì tắt mở (LOP): có thể cài đặt từ 1 đến 999 lần đếm ngắt mở, hoặc thiết lập vòng lặp vô hạn “—

Chức năng của từng chế độ:

P1.1: Tín hiệu kích chỉ hoạt động sau khi kết thúc chu kì đếm, và với chế độ này chỉ có 1 chu kì đếm OP.
P1.2: Khi thực hiện tín hiệu kích ở bất kì thời gian nào trong chu kì đếm thì thời gian đếm sẽ trở về 0 và tiếp tục đếm đến thời gian đã cài đặt – chế độ này chỉ có 1 chu kì đếm OP.
P1.3: Khi thực hiện tín hiệu kích ở bất kì thời gian nào trong chu kì đếm thì thời gian đếm sẽ dừng và trở về 0, để mạch tiếp tục thực hiện ta kích tín hiệu thêm lần nữa – chế độ này chỉ có 1 chu kì đếm OP.

P-2:
Khi thực hiện tín hiệu kích, đầu tiên mạch sẽ đếm ở chế độ ngắt (CL), sau khi đếm đến thời gian ngắt cài đặt mạch sẽ tiếp tục đếm ở chế độ mở (OP),
Sau khi đếm đến thời gian mở cài đặt mạch sẽ kết thúc chu kì, và ở chế độ này tín hiệu kích thực hiện trong khi đang đếm sẽ không có tác dụng – chế độ này chỉ có 1 chu kì đếm OP và 1 chu kì đếm CL.

P3.1:
Khi thực hiện tín hiệu kích, đầu tiên mạch sẽ đếm ở chế độ mở (OP), sau khi đếm đến thời gian mở cài đặt mạch sẽ tiếp tục đếm ở chế độ ngắt (CL), sau khi đếm đến thời gian ngắt cài đặt mạch sẽ kết thúc chu kì và lặp lại chu kì đếm đến khi thực hiện hết chu kì cài đặt hoặc sẽ lặp lại chu kì mãi mãi nếu được thiết lập vòng lặp vô hạn,
Và ở chế độ này khi thực hiện tín hiệu kích ở bất kì thời gian nào trong chu kì đếm thì thời gian đếm sẽ dừng và trở về 0, đ
