Module Điều Khiển Động Cơ Bước, Máy In 3D DRV8825

Giới thiệu Module Điều Khiển Động Cơ Bước, Máy In 3D DRV8825

Module Điều Khiển Động Cơ Bước, Máy In 3D DRV8825

ỨNG DỤNG:
-Dùng cho mạch điều khiển động cơ bước ….
-Dùng cho cách mạch như CNC,máy in,robot…..
-Dùng làm mạch nghiên cứu thực hành điện tử.

THÔNG SỐ KỸ THUẬT:
-Dòng cực đại cấp cho động cơ: 2.5A.
-Điều khiển bước động cơ: 1; 1/2; 1/4; 1/8; 1/16; 1/32.
-Điện trở trong IC thấp, hạn chế tỏa nhiệt.
-Kích thước 1.5mm X 2mm (and the same 4988)
-Thích hợp điều khiển động cơ bước từ 8.2V ~ 45V 2.5A;
-Giao thức điều khiển số bước và chiều quay đơn giản
-Điều chỉnh dòng cực đại cấp cho động cơ dễ dàng
-Bảo vệ ngắn mạch, quá dòng, quá nhiệt…

HƯỚNG DẪN SỬ DỤNG:
-Điện áp vào chân VMOT 8.2VDC-45VDC
-Điện áp vào chân FAULT 2.5VDC-5.25VDC
-Đầu ra A1,A2,B1,B2 cho động cơ
-Sử dụng Driver 8825 điều khiển 1 động cơ bước

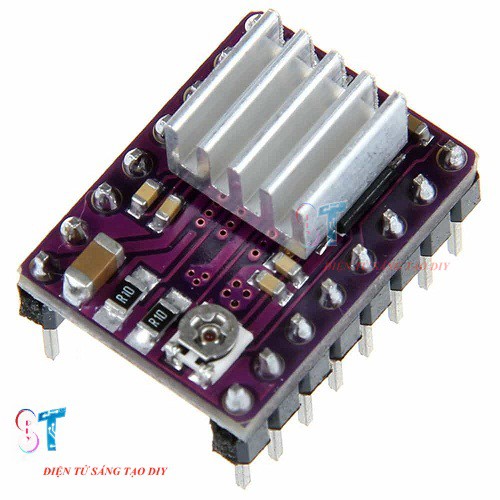

Hình ảnh sản phẩm
