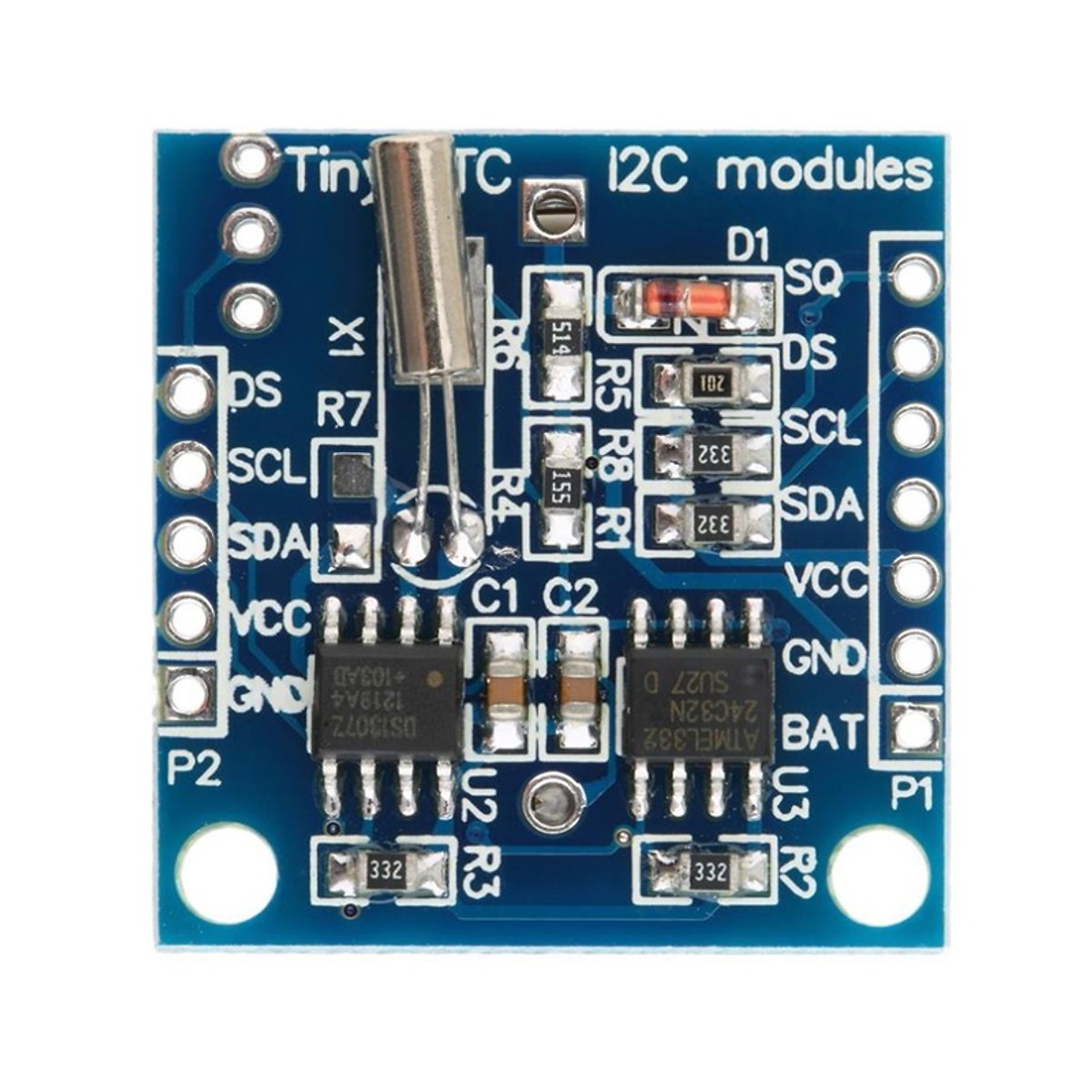

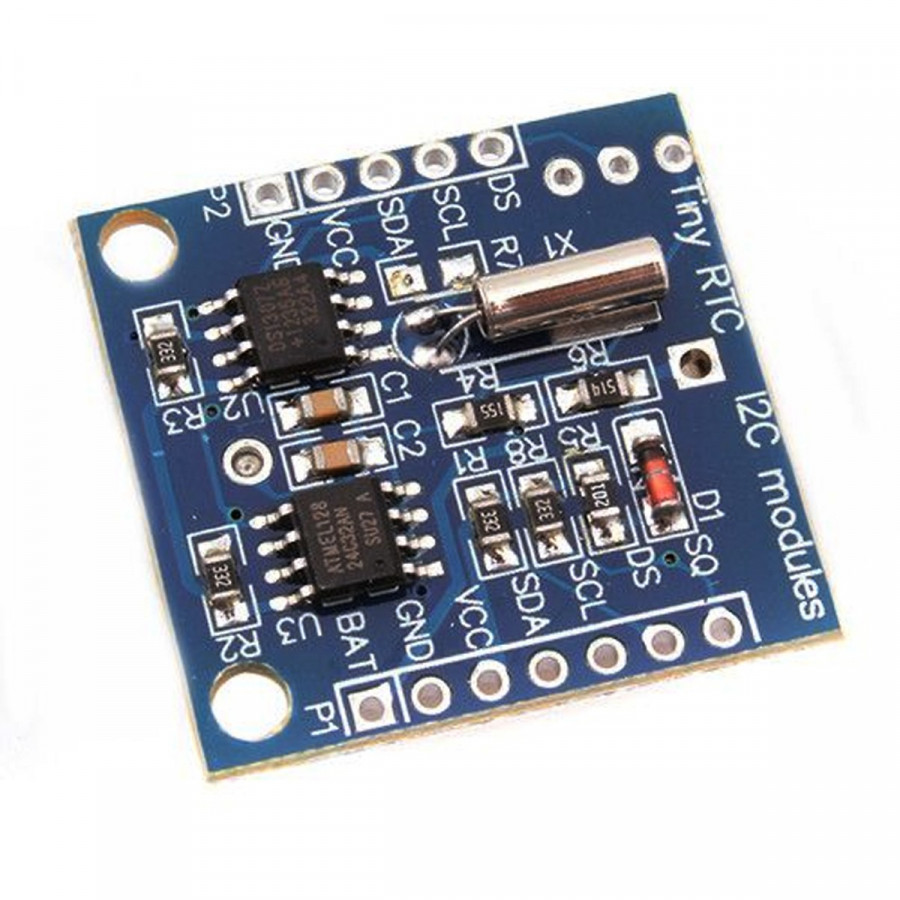

Module DS1307 + 24C32 (RTC / I2C)

Giới thiệu Module DS1307 + 24C32 (RTC / I2C)

Module DS1307 + 24C32 (RTC / I2C)- Module Thời Gian Thực

Giới thiệu về module:

• Đây là module tạo thời gian thực giao tiếp theo chuẩn I2C sử dụng 2 IC DS1307 + 24C32

Chức năng của module:

• Làm mạch đồng hồ số, alarm clock , mạch đếm , …

Thông Số Kĩ Thuật

• DS1307 I2C thời gian thực Sử dụng Chip đồng hồ (RTC)


• 24C32 32K I2C bộ nhớ EEPROM

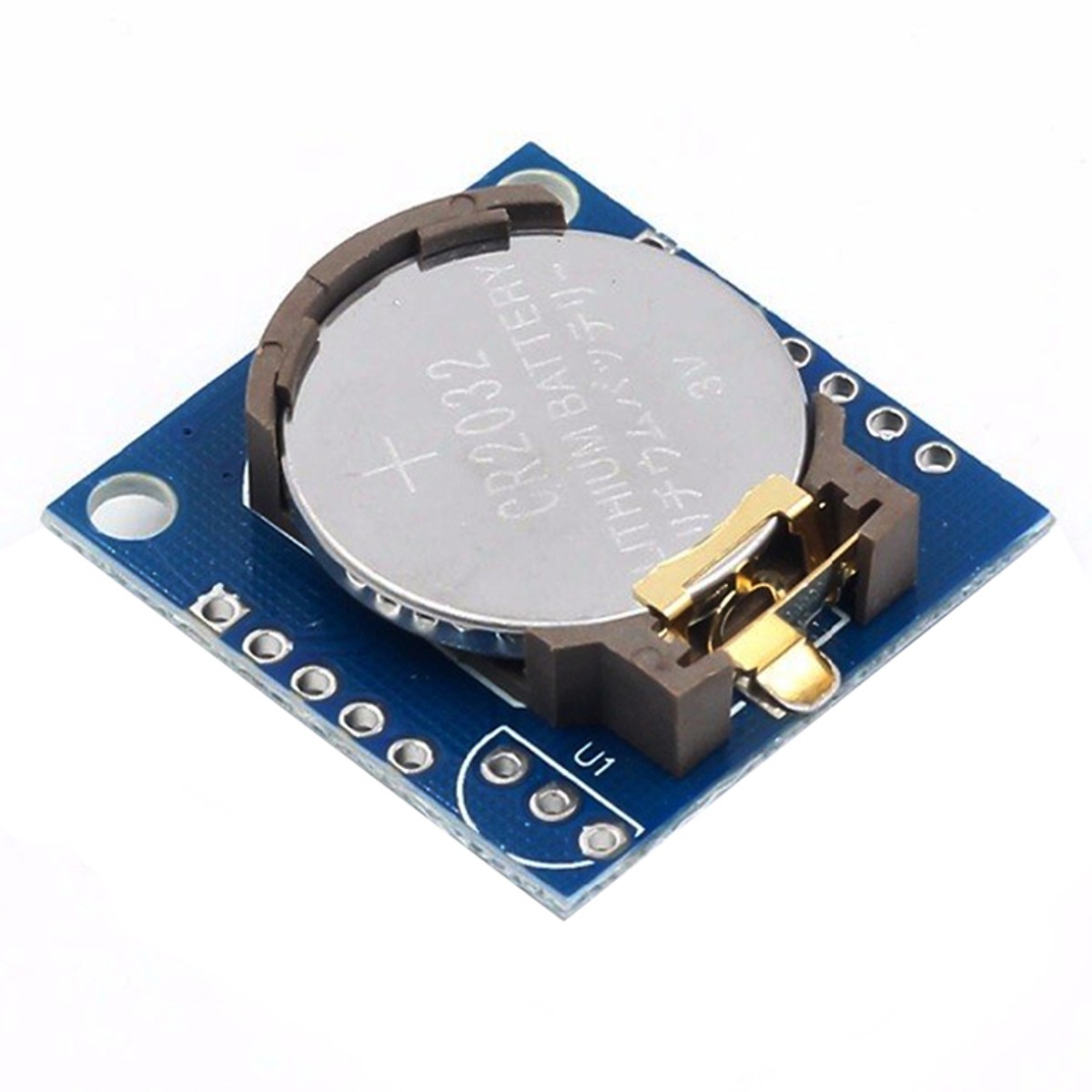

• Khi sạc đầy, Module có thể cung cấp các DS1307 trong thời gian 1 năm


• Thiết kế nhỏ gọn, 27mm * 28mm * 8.4mm


• Chuẩn giao tiếp: I2C

 4. Sơ đồ nguyên lí

• Về IC DS1307 ( IC real time )


  • Đây là IC thời gian thực (RTC – real time clock ), chức năng như tên gọi là mô phỏng thời gian thực tế mà
    chúng ta đang dùng.

  • DS1307 có 7 thanh ghi 8bit chứa thời gian là : giây , phút , giờ , thứ , ngày , tháng , năm.

  • DS1307 còn có 1 thanh ghi điều khiển ngõ ra phụ và 56 thanh ghi trống có thể dùng làm RAM.

  • DS1307 đọc / ghi thông qua giao tiếp chuẩn I2C.

  • Hình ảnh + thứ tự chân:






  • Chân X1 , X2 kết nối với thạch anh 32 768 KHz làm nguồn tạo dao động cho IC.

  • Vbat nối với nguồn ngoài 3V để nuôi IC.

  • GND là chân Mass chung cho cả nguồn ngoài 3V và Vcc.

  • Vcc là nguồn cho giao tiếp I2C, thường là 5V và dùng chung với VĐK.
    ( chú ý: nếu Vcc k đc cấp mà Vbat đc cấp thì DS1307 vẫn hoạt động nhưng k có khả năng đọc / ghi.

  • SQW / OUT : ngõ phụ tạo xung vuông , tần số của xung đc tạo ra có thể lập trình đc ( chức năng chân này
    k0 liên quan đến chức năng của DS1307 là đồng hồ thời gian thực , nên ta bỏ qua ).

  • 2 chân SCL và SDA là chân của giao tiếp I2C.
    • DataSheet:

• Về IC 24C32

  • DataSheet:

  • Đây là IC EEPROM có dùng để lưu code , có khả năng nạp/ xóa , giao tiếp theo chuẩn I2C

• Về Module thời gian thực


  Cách nối dây:


  • Đối với Module DS1307 kết nối với Arduino Uno R3 như hình vẽ :



  • Đối với LCD kết nối với chân của Arduino Uno R3 tương ứng như sau :

    • chân RS ----> chân 2

    • chân E -----> chân 4

    • chân D4 ------> chân 9

    • chân D5 ------> chân 10

    • chân D6 ------> chân 11

    • chân D7 ------> chân 12


• Thư viện cần có

  • LiquidCrystal.h

  • Wire.h
