Module Nguồn AMS1117 3V3-5V

Giới thiệu Module Nguồn AMS1117 3V3-5V

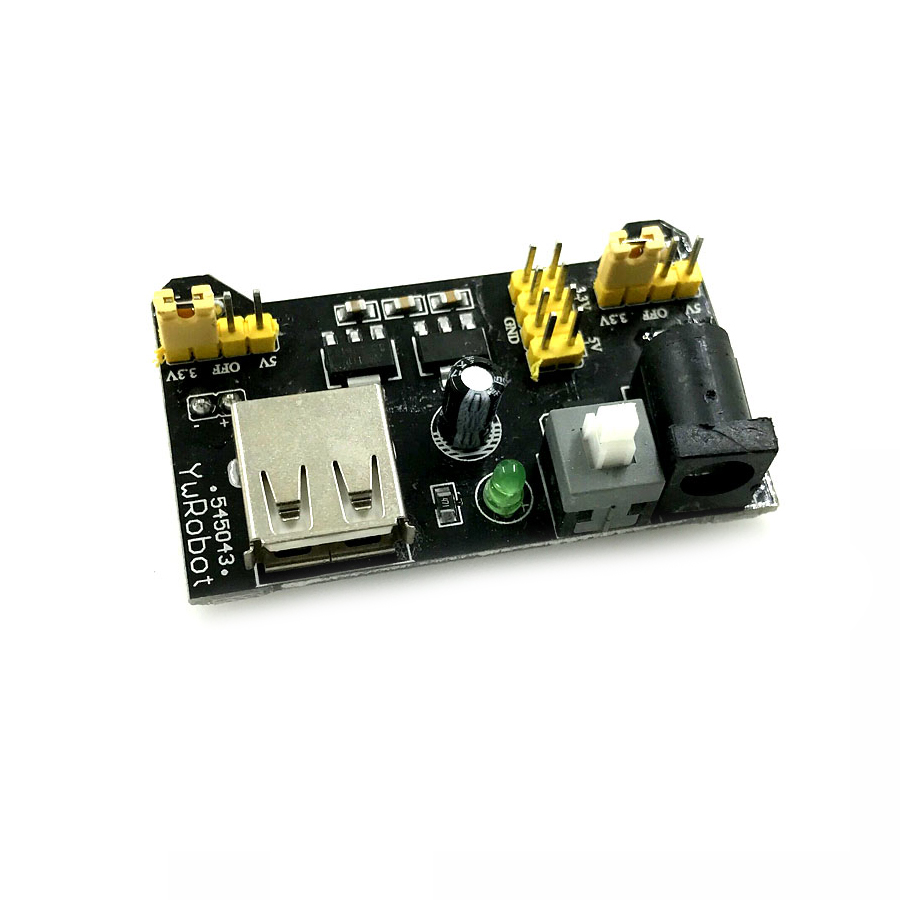

Module Nguồn AMS1117 3V3-5V

Thông số kỹ thuật:

• Điện áp đầu vào : 6.5V-12V (DC) hoặc nguồn USB

• Điện áp đầu ra : 3.3V và 5V (DC)

• Dòng tiêu thụ : <700mA

• Kích thước : 5.3cm x 3.5cm

• Tương thích tốt với MB102 breakboard

Các kết nối:

• Đầu vào :

  • Sử dụng Jack DC (5-12VDC)

  •   USB (5V)

• Đầu ra : jump 2.54mm được ghi giá trị trên module

Bộ sản phẩm bao gồm:

• 01 Module nguồn AMS1117 3V3-5V


• 01 Board test MB-102 Loại Tốt

Sơ đồ nguyên lý Module nguồn AMS1117 :

Nguyên lý hoạt động Module nguồn AMS1117:

• Module AMS1117 là một thiết bị ổn định điện áp ra . Điện áp đầu vào được qua diot để hạn chế ngược dòng . Dòng điện được cung cấp cho 2 IC nguồn hoạt động .
• IC nguồn AMS1117-3 thiết lập điện áp 3.3V cho module
• IC nguồn AMS117-5 thiết lập điện áp 5V cho module
• Dòng điện ra tối đa là 700mA .
• Điện áp tối đa đầu vào là 15V.

Ứng dụng thức tế AMS1117:

Với việc cung cấp 1 điện áp ổn định và cường độ dòng điện tối đa lên đến 700mA thì module được sử dụng làm nguồn cung cấp cho rất nhiều thiết bị module khác như :

• Module GPS

• Module RF NRF24L01

• LCD

• Cảm biến các loại
