Module Tạo Xung NE555

Thương hiệu: OEM | Xem thêm các sản phẩm Các Module Tích Hợp của OEM
Module Điều Khiển Động Cơ NE555IC 555 là ic khá quen thuộc và được sử dụng phổ biến trong cách mạch điện tử, tao xung vuông, tạo dao động…IC 555 có rất nhiều ứng dụng trong thực tế, mạch điều khiển...
  • Giao hàng toàn quốc
  • Được kiểm tra hàng
  • Thanh toán khi nhận hàng
  • Chất lượng, Uy tín
  • 7 ngày đổi trả dễ dàng
  • Hỗ trợ xuất hóa đơn đỏ

Giới thiệu Module Tạo Xung NE555

Module Điều Khiển Động Cơ NE555

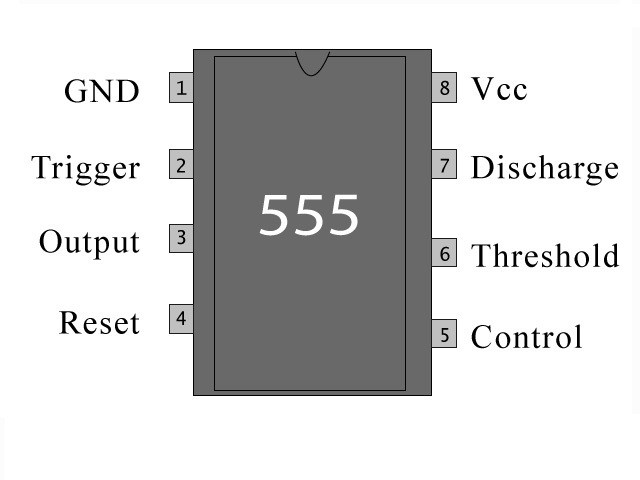

  • IC 555 là ic khá quen thuộc và được sử dụng phổ biến trong cách mạch điện tử, tao xung vuông, tạo dao động…
  • IC 555 có rất nhiều ứng dụng trong thực tế, mạch điều khiển động cơ, mạch nháy, mạch trễ, …
  • Các bạn có thể tìm hiểu thêm về ic 555 tại datasheet.



Thông số kĩ thuật :

  • Điện áp hoạt động: 3V-15V
  • Kích thước PCB: 3cm * 2cm
  • IC : NE555
  • Out: Xung ra tín hiệu số (0 và 1)
  • Led hiển thị tần số

Sơ đồ nguyên lí và mô tả

  •                                  Jump 1 : Chọn tần số 1Hz đến 50Hz
  •                                Jump2 : Chọn tần số 50Hz đến 1kHz
  •                                Jump3 : Chọn tần số 1kHz đến 10kHz
  •                                Jump4 : Chọn tần số 10kHz đến 200kHz
  •                                Biến trở trái chỉnh tần số, biến trở phải chỉnh chu kì
  •                                Led báo cùng tần số với chân out.



Ứng dụng

 Sử dụng trong các mạch đèn nháy, mạch trễ, điều khiển động cơ DC

 Hướng dẫn : Ráp mạch điều tốc động cơ DC

                                                                                                          Sơ đồ kết nối

               Nguyên lí hoạt đông:

                      Bằng cách điều chỉnh các biến trở tần số và chu kì, module 555 sẽ đưa ra các xung tương ứng để moto quay.

Giá sản phẩm trên Tiki đã bao gồm thuế theo luật hiện hành. Bên cạnh đó, tuỳ vào loại sản phẩm, hình thức và địa chỉ giao hàng mà có thể phát sinh thêm chi phí khác như phí vận chuyển, phụ phí hàng cồng kềnh, thuế nhập khẩu (đối với đơn hàng giao từ nước ngoài có giá trị trên 1 triệu đồng).....

Hình ảnh sản phẩm

Module Tạo Xung NE555
Module Tạo Xung NE555
Module Tạo Xung NE555
Module Tạo Xung NE555
Module Tạo Xung NE555
Module Tạo Xung NE555
