Sản phẩm TYN812 800V/12A TO-220

Giới thiệu Sản phẩm TYN812 800V/12A TO-220

TYN812 800V/12A TO-220 chất lượng cao

tyn-812-to-220

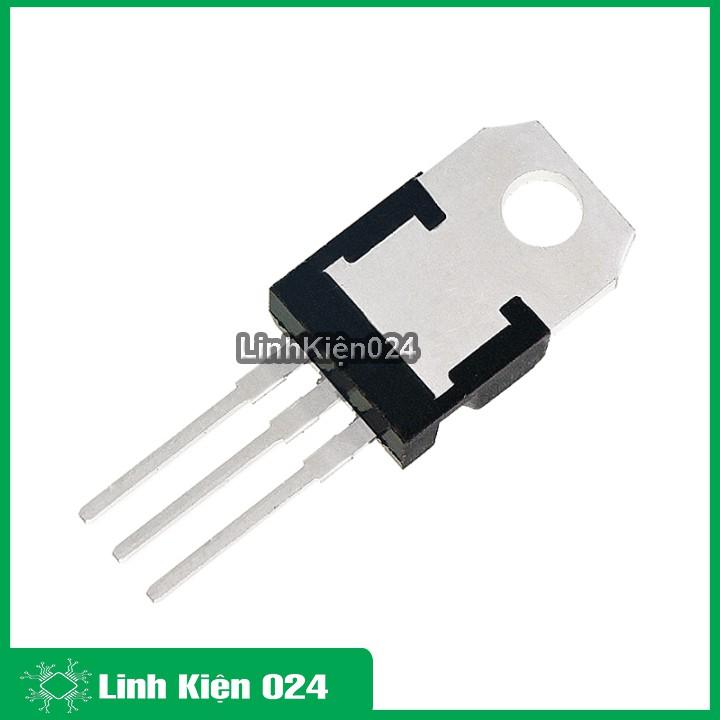

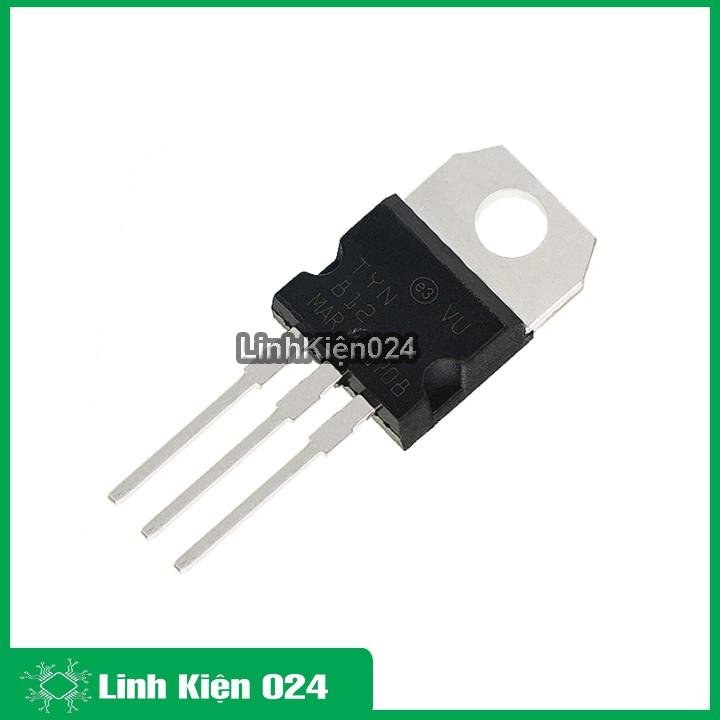

TYN812 TO-220

Thông số kỹ thuật

Điện áp ngược cực đại: 800V

Dòng thuận cực đại: 12A

Dải nhiệt độ hoạt động: -40ºC~125ºC

Kiểu chân cắm TO-220

tyn-812-to-220

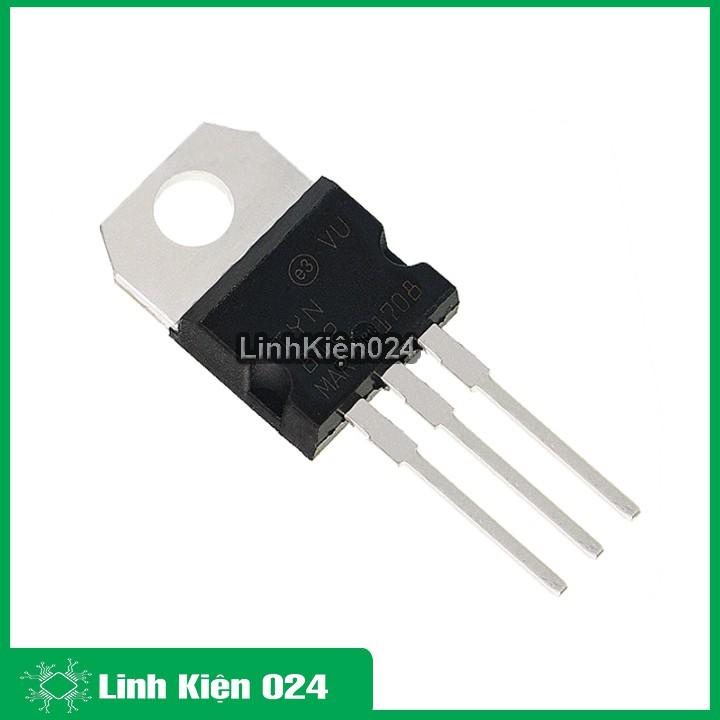

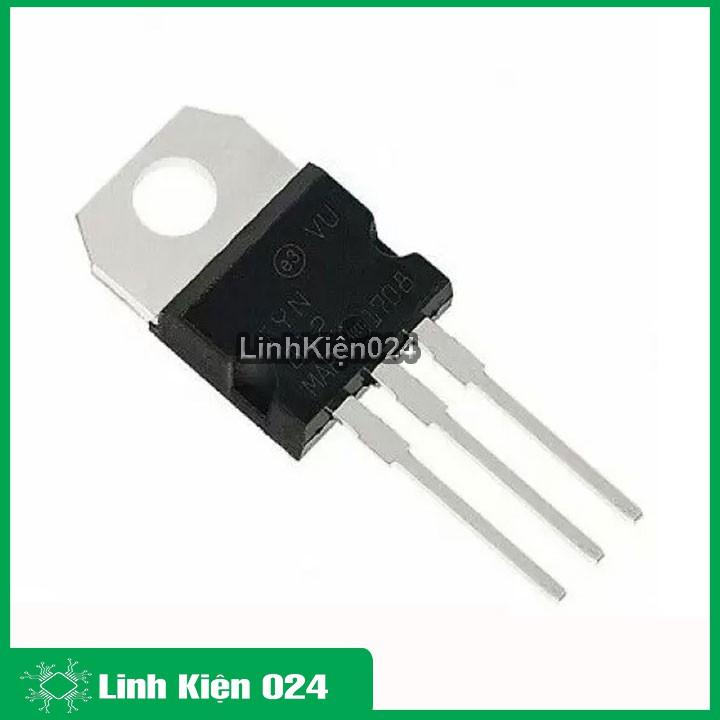

Mặt Sau TYN812 TO-220

Ứng dụng

Thyristor chủ yếu được sử dụng ở những ứng dụng yêu cầu điện áp và dòng điện lớn, và thường được sử dụng để điều khiển dòng xoay chiều AC (Alternating current), vì sự thay đổi cực tính của dòng điện khiến thiết bị có thể đóng một cách tự động

Dưới đây là một VD về ứng dụng của thyristor

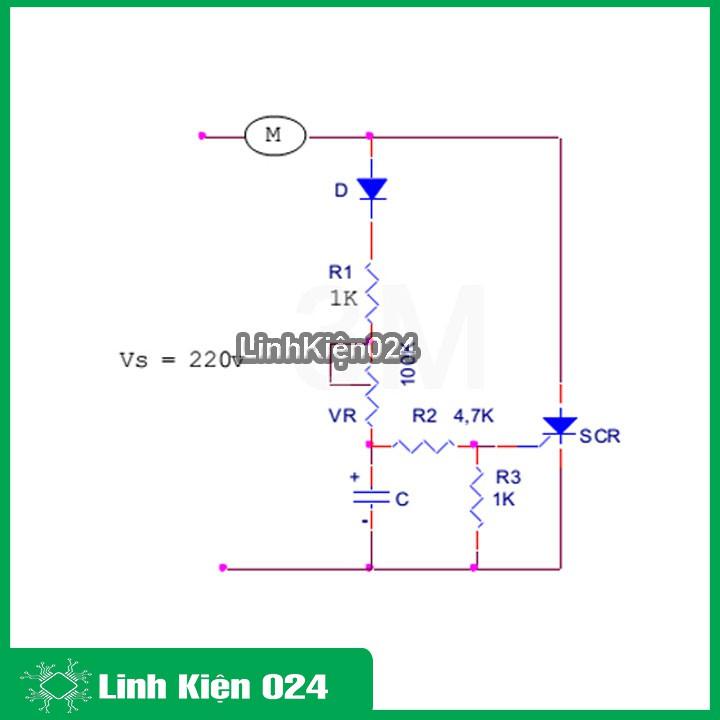

Mạch sử dụng thyristor

Trong mạch điện động cơ M là động cơ vạn năng, loại động cơ có thể dùng điện AC hay DC

Dòng điện qua động cơ là dòng điện ở bán kỳ dương và được thay đổi trị số bằng cách thay đổi góc kích của dòng IG.

Khi Thyristor chưa dẫn thì chưa có dòng qua động cơ, Diode D nắn điện bán kỳ dương nạp vào tụ qua điện trở R1 và biến trở VR. Điện áp cấp cho cực G lấy trên tụ C và qua cầu phân áp R2 – R3

Giả sử điện áp đủ để kích cho cực G là VG = 1V và dòng điện kích IGmin = 1mA thì điện áp trên tụ C phải khoảng 10V. Tụ C nạp điện qua R1 và qua VR với hằng số thời gian là : T = (R1 + VR)C

Khi thay đổi trị số VR sẽ làm thay đổi thời gian nạp của tụ tức là thay đổi thời điểm có dòng xung kích IG sẽ làm thay đổi thời điểm dẫn điện của Thyristor tức là thay đổi dòng điện qua động cơ và làm cho tốc độ của động cơ thay đổi

Khi dòng AC có bán kỳ âm thì diode D và Thyristor đều bị phân cực nghịch nên diode ngưng dẫn và Thyristor cũng chuyển sang trạng thái ngưng dẫn

Hướng dẫn sử dụng và lưu ý

Cũng như các linh kiện điện tử bán dẫn khác, Thyristor rất dễ bị sock điện và sock nhiệt, do đó cần để thyristor làm việc trong môi trường có nhiệt độ trung bình. Sử dụng mỏ hàn có nhiệt độ vừa phải để tránh làm cháy linh kiện

Khi cấp nguồn cần chú ý thứ tự các chân và các cực.
