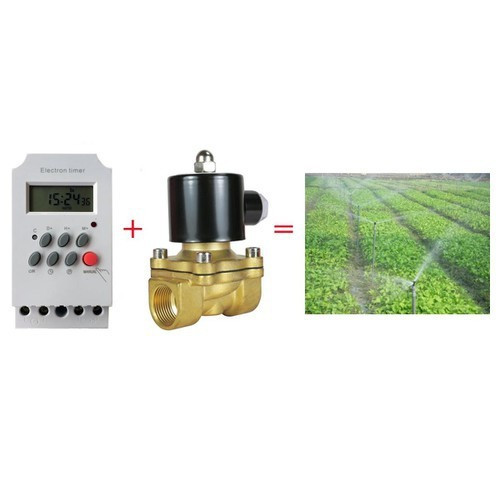

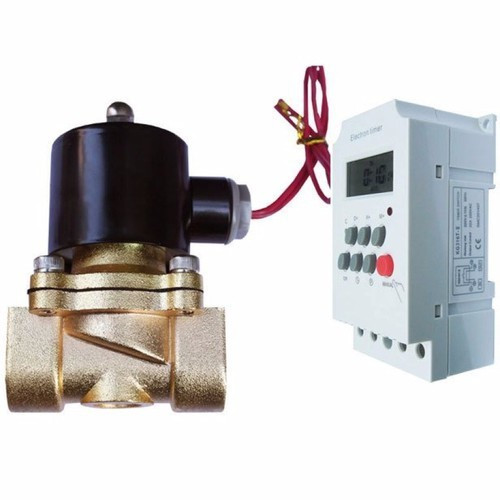

Bộ tưới cây tự động combo gồm Van điện từ pi 21+ hẹn giờ KG316T

Đặc điểm - thông số kỹ thuật: Bộ tưới cây tự động Van điện từ pi 21+ hẹn giờ KG316T
1. Van điện từ UNI-D UW15

Van điện từ - phi 21 đóng khi cắt nguồn điện và khi được cấp nguồn điện van sẽ mở cho nước chảy qua
Van điện từ thường được sử dụng trong các hệ thống bơm nước điều khiển từ xa hoặc điều khiển tự động tắt mở khi kết hợp với các bộ hẹn giờ tắt mở nguồn điện, bộ cảm biến độ ẩm, nhiệt độặc hệ thống điều khiển tắt mở nguồn điện từ xa như ổ cắm thông minh WIFI
- Dựa vào đặt tính đóng mở bằng điện van điện từ được ứng dụng rộng rãi trong môi trường điều khiển tự động.
- Có thể kết hợp van điện từ với công tắc cảm ứng để làm hệ thống tự động khi có chuyển động của người.
- Có thể ứng dụng van điện từ với công tắc hẹn giờ để làm hệ thống tự động tưới tiêu theo định kỳ
- Và nhiều ứng dụng khác.
Đường kính ống ren trong 21mm
Cuộn coil dạng đúc, kín nước giúp bạn an toàn hơn khi sử dụng trong môi trường nước
chất liệu: đồng (thau)
Nhiệt độ môi trường làm việc từ âm -5 ~ 80 C
Áp suất chịu được tối đa 7kg/cm2
Trọng lượng 600 gram
Kích thước (Dài x Rộng x Cao, mm) : 120 x 80 x 60

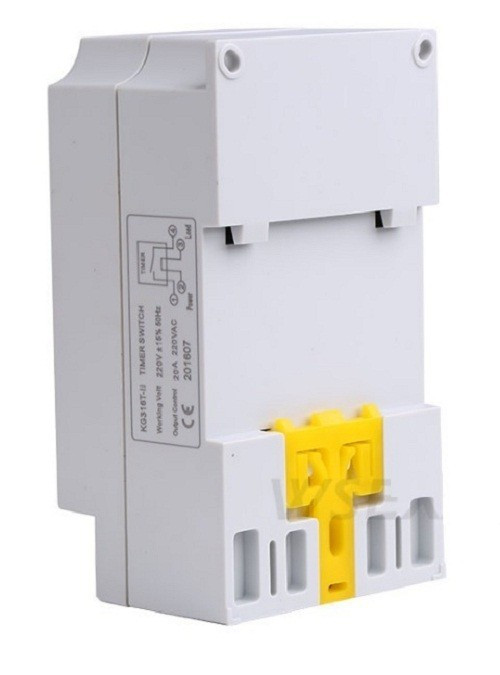

2. Bộ hẹn giờ kỹ thuật số KG316T-II

• Bộ tưới cây tự động Van điện từ pi 21+ hẹn giờ KG316T
• Bộ hẹn giờ theo thứ trong tuần, có thể chọn các dãy thứ (vd: 2,4,6; 3,5,) hoặc từng ngày riêng lẽ
  - Có 34 bộ nhớ (17 chế độ ON-OFF/ngày)
  - Công suất: 25A, 220VAC
  - Dạng công tắc: Lắp nổi hoặc lắp thanh ray.
  - Độ bền cao.

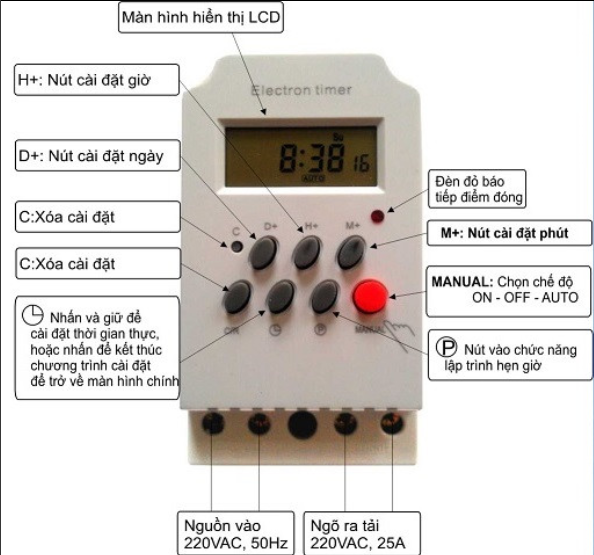

Để hướng dẫn sử dụng theo cách dễ hiểu nhất xin được trình bày qua 2 ví dụ sau:

 VD1: Chọt nhẹ đầu cây tăm vào nút C nằm chìm trên bàn phím để Reset thông số máy như khi xuất xường và trả thời gian hiện tại về giá trị 0h00. Ta sẽ thực hiện các thao tác sau đây để cài vào bộ nhớ số 1 các thông số để bật thiết bị vào lúc 0h01 và tắt thiết bị vào lúc 0h02 vào tất cả các ngày trong tuần => Ví dụ này nhằm mục đích giúp người sử dụng chỉ mất 2 phút để hiểu cách thức hoạt động của Timer này

1. Nhấn nút P để xuất hiện kí hiệu "1-ON" ở góc dưới phía bên trái màn hình => vào trạng thái cài đặt thời điểm bật thiết bị cho bộ nhớ số 1.
2. Nhấn nút H+ để chỉnh giờ đến giá trị 0h.
3. Nhấn nút M+ để chỉnh phút đến giá trị 01 phút.
4. Nhấn nhả nút D+ cho đến khi phía trên đỉnh màn hình hiển thị đầy đủ các kí hiệu:MO-TU_WE_TH_FR_SA_SU
5.
6. Nhấn nút P để xuất hiện kí hiệu "1-OFF" ở góc dưới phía bên trái màn hình => vào trạng thái cài đặt thời điểm tắt thiết bị cho bộ nhớ số 1.
7. Nhấn nút H+ để chỉnh giờ đến giá trị 0h.
8. Nhấn nút M+ để chỉnh phút đến giá trị 02 phút.
9. Nhấn nhả nút D+ cho đến khi phía trên đỉnh màn hình hiển thị đầy đủ các kí hiệu:MO-TU_WE_TH_FR_SA_SU
10. Nhấn nút Biểu Tượng Đồng Hồ để chuyển ra màn hình giờ hiện tại.
11. Nhấn nút MANUAL để màn hình hiện kí tự "AUTO" để bắt đầu quá trình tắt mở thiết bị theo thời gian đã cài đặt một cách tự động.

VD2: Sau khi hiểu cách thức hoạt động của timer (với Ví Dụ 1) ta sẽ làm các bước sau để chính thức sử dụng timer.

* Cái đặt thời gian chuẩn: Ta cần cài thời gian hiện tại vào máy để làm thời gian chuẩn cho máy hoạt động.

Tại màn hình chính thể hiện giờ hiện tại ta thực hiện thao tác sau:

• Nhấn nhả nút H+ để thay đổi đến giờ hiện tại.
• Nhấn nhả nút M+ để thay đổi đến phút hiện tại.
• Nhấn nhả nút D+ để thay đổi đến ngày (Thứ trong tuần) hiện tại.

Ví dụ này sẽ hướng dẫn cách cài Timer để giả sử ta muốn bật thiết bị vào lúc 8h30 sáng và tắt thiết bị vào lúc 13h10 trưa của các ngày thứ BA (TUESDAY), thứ Năm (THURSDAY),và thứ Bảy (SATUSDAY) vào ô nhớ số 1.

1. Nhấn nút P để xuất hiện kí hiệu "1-ON" ở góc dưới phía bên trái màn hình => vào trạng thái cài đặt thời điểm bật thiết bị cho bộ nhớ số 1.
2. Nhấn nút H+ để chỉnh giờ đến giá trị 8h.
3. Nhấn nút M+ để chỉnh phút đến giá trị 30 phút.
4. Nhấn nhả nút D+ cho đến khi phía trên đỉnh màn hình hiển thị đầy đủ các kí hiệu:TU_TH_S
5. Nhấn nút P để xuất hiện kí hiệu "1-OFF" ở góc dưới phía bên trái màn hình => vào trạng thái cài đặt thời điểm tắt thiết bị cho bộ nhớ số 1.
6. Nhấn nút H+ để chỉnh giờ đến giá trị 13h.
7. Nhấn nút M+ để chỉnh phút đến giá trị 10 phút.
8. Nhấn nhả nút D+ cho đến khi phía trên đỉnh màn hình hiển thị đầy đủ các kí hiệu:TU_TH_SA
9. Nhấn nút Biểu Tượng Đồng Hồ để chuyển ra màn hình giờ hiện tại.
10. Nhấn nút MANUAL để màn hình hiện kí tự "AUTO" để bắt đầu quá trình tắt mở thiết bị theo thời gian đã cài đặt một cách tự động.

Với cách cài đặt tương tự như vậy ta có thể cài cho các bộ nhớ khác với các thời điểm tắt mở khác nhau

Ngoài ra khi đã vào trạng thái cài đặt tắt/mở thiết bị ta có thể nhấn nút C/R (Clear/Reset) để màn hình xuất hiện kí hiệu "--:--" để hủy thời gian/tắt mở thiết bị tại vị trí bộ nhớ đó hoặc nhấn nút này thêm 1 lần nữa để lấy lại thời gian cài đặt.

Bật/tắt thiết bị bằng tay:

Nhấn nút MANUAL để màn hình hiện kí tự "OFF" => cưỡng bức tắt thiết bị và tắt chế độ tự động. Hoặc nhấn nút MANUAL để màn hình hiện kí tự "ON" => cưỡng bức bật thiết bị và tắt chế độ tự động

LƯU Ý:

Để điều khiển thiết bị công suất lớn xấp sỉ 1Kw (1000w) trở lên thì ta cần điều khiển bật/tắt thiết bị này thông qua trung gian bộ khởi động từ.

Bộ khởi động từ (hay còn gọi là công tắc tơ) có công dụng như 1 rờ le đệm công suất lớn cho thiết bị điều khiển đóng/ngắt (ở đây là bộ Timer), nó có cấu tạo và hình dáng gần giống như CB điện đóng/ngắt bằng tay thông thường nhưng có thêm 1 ngõ vào cấp điện cho nam châm điện hút các cặp tiếp điểm của công tắc với nhau thay vì gạt bằng tay như ở CB thông thường. Điện từ ngõ ra của timer sẽ đóng ngắt cho nam châm điện giúp đóng/ngắt các tiếp điểm => giúp bật/tắt các thiết bị công suất lớn bằng các tiếp điểm chịu công suất lớn này. Cái này có bán tại tất cả các tiệm điện lớn và các cửa hàng bán motor, máy bơm công suất lớn. Nó có thông số dòng Ampe y như CB điện thông thường.
